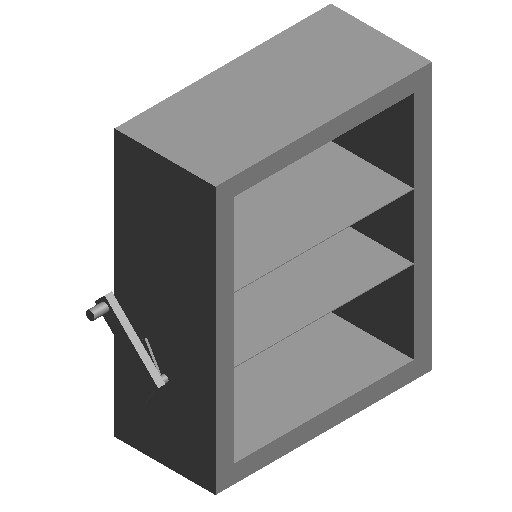

国标图集07K120_对开多叶调节阀-矩形-手动

浏览量 721
下载量 1220
收藏量 166
立即下载 收藏
  • 缩略图
  • 3D
规格

标准

  • 其他
    • 偏移 90mm
    • 可见性 7 0
    • 宽度 240mm
    • 高度 1 80mm
    • 可见性 6 0
    • 可见性 4 0
    • 可见性 8 0
    • 可见性 2 0
    • 可见性 13 0
    • 查找表格 对开多叶调节阀 - 矩形 - 手动
    • 高度 310mm
    • 可见性 5 0
    • 可见性 14 0
    • 可见性 15 0
    • 可见性 12 0
    • 风阀高度 370mm
    • 可见性 9 0
    • 可见性 3 0
    • 可见性 11 0
    • 可见性 10 0
    • 风阀宽度 300mm
    • 可见性 1 0
  • 尺寸标注
    • 叶片数量 2
    • 风阀长度 140mm
    • 风管高度 320mm
    • 风管宽度 250mm
  • 标识数据
    • 制造商 ---
    • URL ---
    • 类型注释 ---
    • 部件代码 ---
    • 注释记号 ---
    • 说明 ---
    • 类型图像 ---
    • 型号 ---
    • 成本 ---
  • 图形
    • 使用注释比例 ---
  • 材质和装饰
    • 风阀材质 ---
分类 暖通-风管附件-阀门
