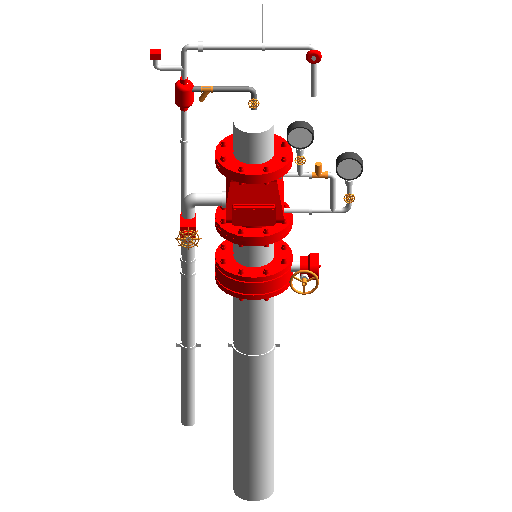

国标_湿式报警阀组-ZSFZ系列
浏览量
2704
下载量
3343
收藏量
61
立即下载
收藏
缩略图
3D
暂不支持预览
类型
ZSFZ100
尺寸标注
接延迟器管道半径R
9.99999999999969mm
半径R9
50mm
高度3
30.0000000000007mm
半径R5
100mm
厚度3
10.0000000000207mm
半径R16
30mm
间距
10.0000000000007mm
半径R
59.9999999999959mm
宽度6
59.9999999999993mm
接延迟器管道直径D
19.9999999999994mm
蝶阀下部法兰端面与地面间距H
840mm
宽度2
4mm
宽度F
199.999999999997mm
高度D
375mm
排水管公称半径RN
25mm
管卡宽度
10.0000000000211mm
螺栓头厚度
5.00000000000035mm
宽度15
10.9999999999997mm
半径R10
30mm
宽度C
400mm
消防给水管公称半径RN
50mm
法兰外径φ
215.000000000003mm
高度E
235mm
宽度8
4.99999999999962mm
高度4
500mm
螺栓头半径
5.00000000000076mm
宽度14
127.500000000001mm
宽度4
20.0000000000002mm
半径R12
14.9999999999997mm
半径R14
12.4999999999993mm
半径R8
20mm
排水管公称直径DN
50mm
过滤器公称直径DN
20mm
宽度13
30mm
高度2
30.0000000000005mm
螺母厚度
10mm
转角半径R
5mm
半径R2
6.99999999999946mm
半径R1
107.500000000002mm
宽度3
10mm
宽度G
299.999999999996mm
压力表表盘半径R
50mm
半径R11
45mm
信号蝶阀公称直径DN
100mm
半径R13
19.9999999999997mm
半径R3
29.9999999999928mm
半径R4
14.9999999999993mm
阀体高度A
247.000000000004mm
宽度B
300mm
半径R7
101.500000000002mm
厚度2
100mm
螺栓孔中心直径φ
180mm
半径R15
55mm
阀体壁厚
10mm
边距
5.00000000000001mm
螺栓孔直径
18mm
宽度
60mm
消防给水管公称直径DN
100mm
止回阀公称直径DN
20mm
法兰半径R
107.500000000002mm
法兰厚度
20.0000000000259mm
宽度9
60mm
高度5
800mm
宽度5
14.9999999999993mm
接供水压力表管道半径R
9.99999999999932mm
螺柱长度
80mm
螺柱长度1
139.99999999998mm
宽度12
40mm
宽度10
4.99999999999957mm
间距1
150mm
高度1
39.9999999999993mm
螺母半径R
12mm
宽度11
60.0000000000129mm
厚度
9.99999999999962mm
法兰半径
107.500000000002mm
半径R6
100.000000000002mm
圆角半径r
6.00000000000033mm
宽度7
4.99999999999998mm
球阀公称直径DN
50mm
压力表表盘厚度
40.000000000001mm
螺栓孔半径R
9mm
转弯半径R
30mm
宽度1
29.9999999999997mm
厚度1
14.9999999999994mm
压力表表盘直径D
100mm
文字
进/出水口压力表型号
---
球阀型号
---
流量范围
---
压力开关型号
---
延迟器型号
---
水头损失
---
过滤器型号
---
信号蝶阀型号
---
水力警铃型号
---
材质和装饰
管道材质
---
压力表壳体材质
---
阀件材质
---
水力警铃材质
---
阀体材质
---
蒙子材质
---
标识数据
成本
---
URL
www.goujianwu.com
类型注释
---
说明
找构件就上构件坞
制造商
---
部件代码
---
注释记号
---
类型图像
---
型号
---
机械
最低使用环境温度
4ºC
工作压力
1.6MPa
最高使用环境温度
70ºC
其他
螺栓个数
8
分类
给排水-消防装置-自动喷水灭火
模型格式
rfa
适配软件
Revit
特点
上传时间
2021-04-16
构件有问题?点我反馈
构件品牌
构件坞
