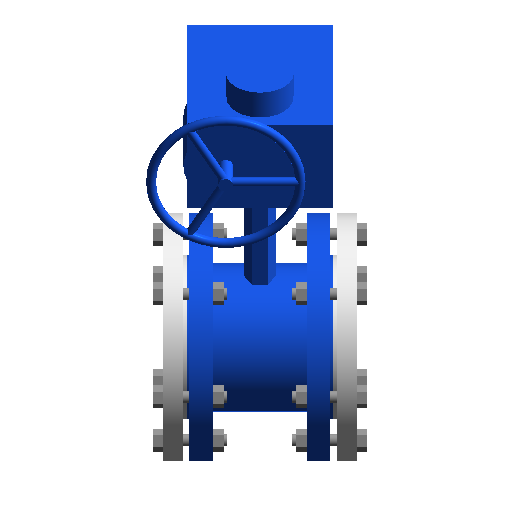

- 缩略图
- 3D
类型
DN50-DN500
- 其他
- 公称半径_HWEncrypt 40mm
- 法兰2 1
- 查找螺母表格名 M_Elbow - Threaded - MI - Class - luomu
- 查找表格名 M_Elbow - Threaded - MI - Class 150
- 法兰1 1
- HW_Family_Encrypt ---
- 尺寸标注
- 手轮圆钢半径 4mm
- 螺母规格 10mm
- 长度11 37.8mm
- 图例r 18.2608695652174mm
- B 154mm
- 手轮半径 60mm
- Dk 120mm
- 公称直径 80mm
- 半径1 34mm
- 法兰厚b 19mm
- f2 24mm
- 转轮厚L2 81.6mm
- 半D1 27.3913043478261mm
- 手轮偏移 5mm
- D_2 200mm
- 双片法兰厚 40mm
- 半径2 6mm
- 半Dk 60mm
- 垫片厚 2mm
- 公称半径 40mm
- 长度1 28mm
- D1 63mm
- 半d 66mm
- 杆角度 120°
- 杆半径 12.6mm
- 半D_2 100mm
- 图例定位 139.991304347826mm
- L1 117mm
- f 3mm
- 手轮圆钢半径2 3.6mm
- d 132mm
- 标识数据
- 制造商 ---
- 型号 ---
- 类型图像 ---
- 注释记号 ---
- 成本 ---
- 类型注释 ---
- 说明 ---
- 来源 （HW650672）-红瓦个人账号
- 部件代码 ---
- URL www.goujianwu.com
- 备注 ---
- 材质和装饰
- 螺母材质 ---
- 阀体材质 ---
- 法兰材质 ---
- 图形
- 使用注释比例 ---
- 机械
- K 系数 ---
- 损失方法 ---
- K 系数表 ---
