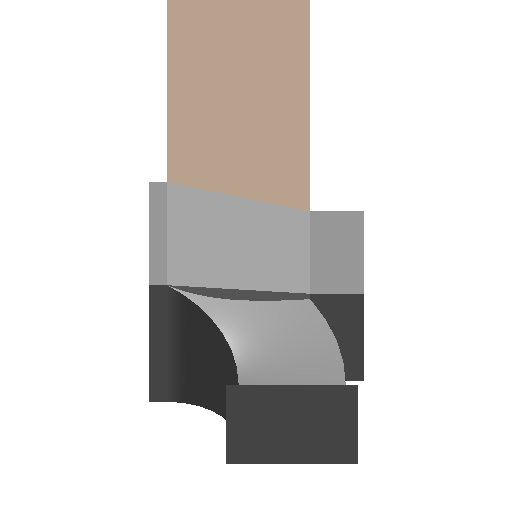

- 3D
规格
标准
- 尺寸标注
- 法兰厚度2 1mm
- 出口中心H2 2950mm
- 风管长度2 150mm
- 最大偏移 3000mm
- 偏移高度3 100mm
- 法兰厚度1 1mm
- 出口中心B2 3050mm
- 圆弧半径R 200mm
- 风管高度 400mm
- 偏移宽度2 300mm
- 法兰高度1 35mm
- 风管长度3 50mm
- 法兰高度2 35mm
- 法兰高度3 35mm
- 宽度差1-3 600mm
- 法兰宽度3 35mm
- 变径段长度 400mm
- 偏移高度2 150mm
- 风管长度1 50mm
- 变径段长度1 400mm
- 法兰宽度2 35mm
- 风管宽度3 300mm
- 法兰宽度1 35mm
- 分支中心H3 2900mm
- 最大风管高度 400mm
- 风管宽度 500mm
- 风管宽度2 400mm
- 风管高度3 200mm
- 法兰厚度3 1mm
- 风管高度2 300mm
- 标识数据
- 说明 找构件就上构件坞
- 成本 ---
- URL www.goujianwu.com
- 类型注释 ---
- 部件代码 ---
- 注释记号 ---
- 制造商 ---
- 型号 ---
- 类型图像 ---
- 其他
- 竖直底对齐 1
- 水平左对齐 1
- 竖直顶对齐 0
- 水平中对齐 0
- 竖直中对齐 0
- 水平右对齐 0
- 图形
- 使用注释比例 ---
