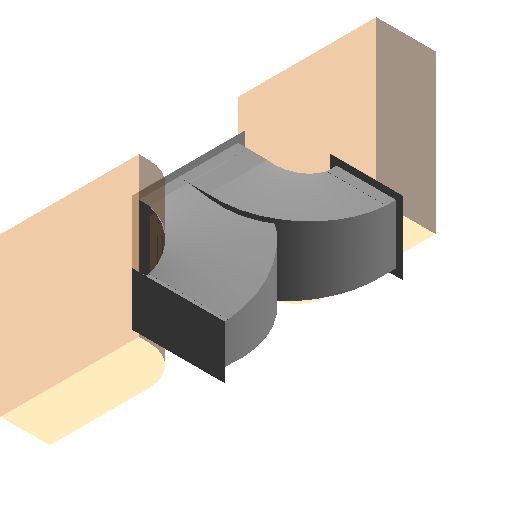

风管管件专题-Y型三通-高度可变-中对齐-带法兰

浏览量 2916
下载量 4123
收藏量 53
立即下载 收藏
  • 缩略图
  • 3D
类型

标准

  • 标识数据
    • 说明 找构件就上构件坞
    • 型号 ---
    • magiPartTypeId 0
    • 成本 ---
    • magiProductFamilyId ---
    • 类型注释 ---
    • URL www.goujianwu.com
    • 部件代码 ---
    • 注释记号 ---
    • VersionID ---
    • 类型图像 ---
    • 制造商 ---
    • Productdata ---
  • 尺寸标注
    • 法兰厚度3 1mm
    • 偏移高度2 200mm
    • 风管长度2 50mm
    • 法兰厚度2 1mm
    • 风管宽度 500mm
    • 圆弧半径R1 400mm
    • 风管高度2 300mm
    • 空心边界 700mm
    • 法兰高度2 35mm
    • 风管长度3 50mm
    • 出口中心H2 3000mm
    • 法兰厚度1 1mm
    • 法兰高度3 35mm
    • 圆弧半径R3 400mm
    • 法兰高度1 35mm
    • 圆弧半径R2 300mm
    • 分支中心H3 3000mm
    • 宽度3一半 200mm
    • 风管长度1 50mm
    • 法兰宽度3 35mm
    • 风管高度 400mm
    • 法兰宽度2 35mm
    • 偏移高度3 200mm
    • 宽度2一半 150mm
    • 风管宽度2 300mm
    • 风管宽度3 400mm
    • 法兰宽度1 35mm
    • 风管高度3 200mm
    • 最大偏移 3000mm
  • 其他
    • 竖直底对齐 0
    • 竖直顶对齐 0
    • 竖直中对齐 1
  • 图形
    • 使用注释比例 ---
分类 暖通-风管管件-三通
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-19
构件有问题?点我反馈
构件品牌 构件坞
