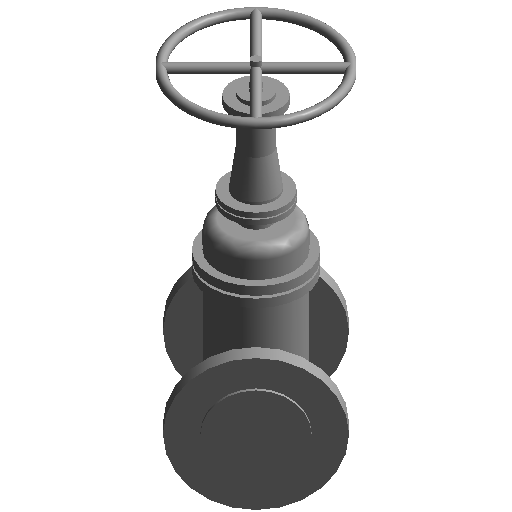

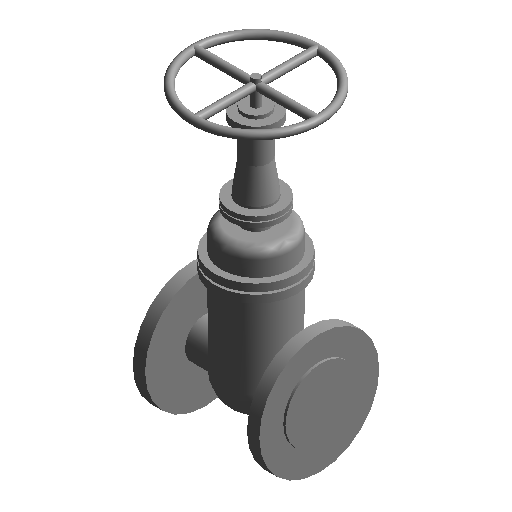

- 缩略图
- 3D
类型
标准
- 其他
- 密封面直径 99mm
- 厚度 2 10.38mm
- 高度 6 51.9615242270664mm
- 法兰半径 82.5mm
- 半径 1 5.4mm
- 法兰厚度 20mm
- 厚度 1 6.92mm
- 半径 6 12.5mm
- 高度 1 346mm
- 高度 2 10.38mm
- 法兰直径 165mm
- 厚度 3 13.84mm
- 半径 2 36mm
- 高度 3 173mm
- 半径 8 18mm
- 高度 5 17.3mm
- 高度 4 311.4mm
- 半径 3 84.6mm
- 法兰查找表 闸阀-Z41T-10
- 半径 5 47.5mm
- 密封面厚度 3mm
- 半径 7 27.5mm
- 密封面半径 49.5mm
- 半径 4 57mm
- 尺寸标注
- 关闭高度 289mm
- 阀门长度 180mm
- 打开 1
- 公称直径 50mm
- 打开高度 346mm
- 手轮直径 180mm
- 公称半径 25mm
- 标识数据
- URL ---
- 说明 ---
- 类型注释 ---
- 型号 ---
- 制造商 ---
- 部件代码 ---
- 类型图像 ---
- 成本 ---
- 注释记号 ---
- 材质和装饰
- 阀体材质 ---
- 阀门手轮材质 ---
- 机械
- 使用温度 <=200°C
- 工作压力 1MPa
- 适用介质 ---
- K 系数表 法兰式闸阀
- 损失方法 1
- K 系数 ---
- 图形
- 使用注释比例 ---
