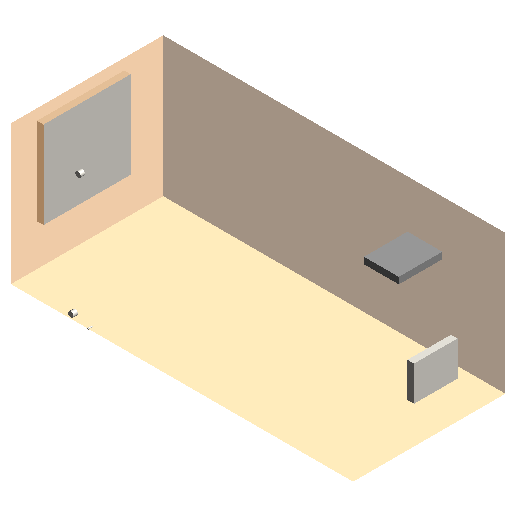

组合式空调器

浏览量 495
下载量 724
收藏量 6
立即下载 收藏
  • 缩略图
  • 3D
类型

AHU-A01

  • 其他
    • 冷冻水回水管底边偏移 182mm
    • 冷冻水供水管顶边偏移 152mm
    • 回风口顶边偏移 400mm
    • 上出风送风口右边偏移 200mm
    • 上出风 1
    • 冷冻水管左边偏移 1476mm
    • 前出风送风口底部偏移 1000mm
    • 前出风 1
  • 电气
    • 电压 380V
    • 极数 3
    • 负荷分类 ---
    • 电机功率 2.2kW
  • 标识数据
    • 类型注释 ---
    • 成本 ---
    • URL www.goujianwu.com
    • 说明 找构件就上构件坞
    • 注释记号 ---
    • 版本号 ---
    • 制造商 ---
    • 产品类别 ---
    • 部件代码 ---
    • 制作 ---
    • 型号 ---
    • 类型图像 ---
  • 尺寸标注
    • 2/5风机段 1036mm
    • 1/5风机段 518mm
    • 风机段 2590mm
    • 回风口宽度 2000mm
    • AHU 宽度 3500mm
    • AHU 高度 3200mm
    • 送风段 845mm
    • 1/2风机段 1295mm
    • 表冷挡水段 1290mm
    • 回风口高度 2000mm
    • 送风口高度 800mm
    • 消毒净化段 545mm
    • 基座高度 50mm
    • 中间段1 500mm
    • 消音段 600mm
    • 冷凝水管公称半径 16mm
    • 冷凝水管公称直径 32mm
    • 冷却盘管公称直径 125mm
    • 冷却盘管公称半径 62.5mm
    • 2/3风机段 1726.66666666667mm
    • AHU 长度 7860mm
    • 送风口宽度 1000mm
    • 1/8AHU宽度 437.5mm
    • 初效过滤段 245mm
    • 中间段2 645mm
    • 混合风段 600mm
  • 机械
    • 表冷器出风参数(湿球) 15.4ºC
    • 机外余压 600Pa
    • 表冷器进风参数(干球) 30.8ºC
    • 噪声 ---
    • 水量 0.7L/s
    • 冷却盘管排数 6
    • 风量 80000m³/h
    • 表冷器出风参数(干球) 17ºC
    • 冷冻水进水温度 7ºC
    • 冷冻水出水温度 12ºC
    • 表冷器进风参数(湿球) 21.9ºC
    • 冷量 419kW
    • 冷冻水压降 15kPa
  • 材质和装饰
    • AHU 材质 ---
分类 暖通-空气调节设备-组合式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-12-25
构件有问题?点我反馈
构件品牌 构件坞
