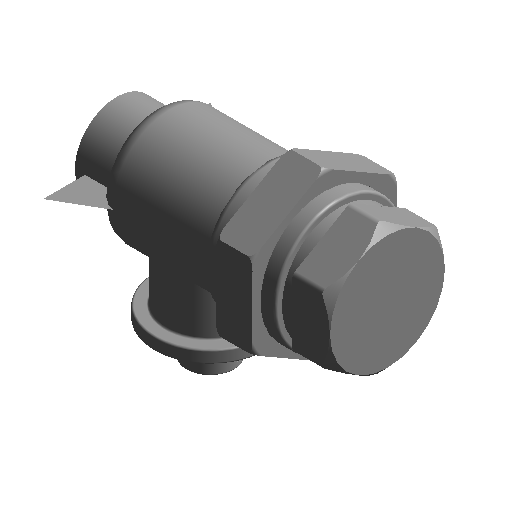

- 3D
类型
DN50
- 尺寸标注
- 止回阀螺栓宽度 100mm
- 进气口直径 67mm
- H 62mm
- DN 50mm
- A 162mm
- 其他
- 止回阀半径 34.375mm
- 转角半径2 7.564mm
- 进气阀半径 10.385mm
- 图例薄片厚度 0.1mm
- 转角半径1 9.375mm
- 图例长度 150mm
- 图例长度1 86.6025403784437mm
- 图例宽度 100mm
- 进气阀高度 77mm
- 长度1 22.518mm
- 高度2 7.564mm
- 止回阀长度 43.74mm
- 高度1 9.375mm
- 长度3 15.066mm
- 转角半径3 3.0256mm
- 标识数据
- 类型注释 ---
- 类型图像 ---
- 注释记号 ---
- 制造商 ---
- 型号 ---
- URL www.goujianwu.com
- 说明 找构件就上构件坞
- 成本 ---
- 国标编码 ---
- 创建者 ---
- 部件代码 ---
- EZuId ---
- 材质和装饰
- 阀体材质 ---
- 机械
- 重量 4.8kg
- K 系数表 ---
- 损失方法 ---
- K 系数 ---
- 图形
- 使用注释比例 ---
