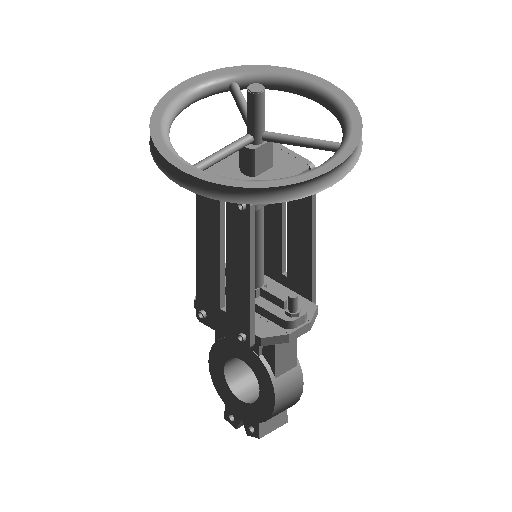

分体式闸阀族-源自BIMMAKE

浏览量 283
下载量 283
收藏量 2
立即下载 收藏
  • 缩略图
  • 3D
规格

DN_100

  • 文字
    • 简介 ---
    • 作者 ---
    • 免费获取软件 ---
  • 尺寸标注
    • L2 105mm
    • H 382mm
    • legcircleL 86.7942643371189mm
    • L1 174mm
    • legL 36.4114713257622mm
    • backE 40mm
    • H2 105mm
    • DN 100mm
    • wheelr 96mm
    • φV 212mm
    • C 26mm
    • legcircler 7.28229426515244mm
    • lefth 30mm
    • φR 144mm
    • back2plus 26.5mm
    • backL1 134mm
    • E 50mm
    • φY 34mm
    • back2H 22mm
    • H1 502mm
  • 标识数据
    • 类型图像 ---
    • 注释记号 ---
    • 型号 ---
    • 制造商 ---
    • 成本 ---
    • 类型注释 ---
    • 说明 ---
    • URL ---
    • 部件代码 ---
分类 给排水-水管附件-阀门
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-07-06
构件有问题?点我反馈
构件品牌 构件坞
