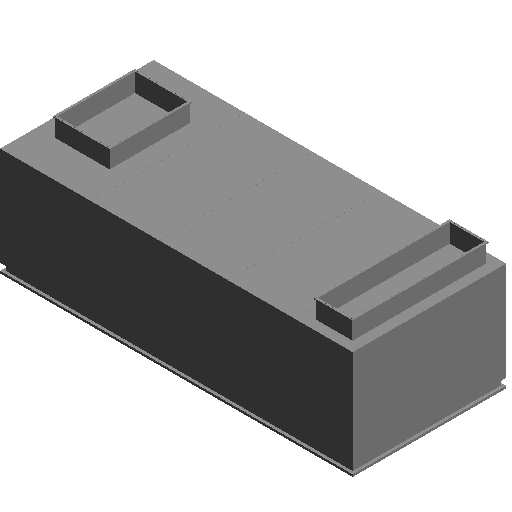

TH-新风机组-顶送顶回(卧式)

浏览量 1050
下载量 1859
收藏量 23
立即下载 收藏
  • 缩略图
  • 3D
规格

39G 0609-2排

  • 机械
    • 水流量 0.5L/s
    • 总冷量 0kW
    • 电机最大功率 1.5kW
    • 热量 20.22kW
    • 显热冷量 0kW
  • 尺寸标注
    • 送风口宽度 480.000000000005mm
    • 表冷段冷凝水管半径 16mm
    • 蒸汽加湿段进水管半径 25mm
    • 袋式过滤段长度 600mm
    • 送风口长度 702.740081450447mm
    • 机组高度 750mm
    • 表冷段回水管半径 20mm
    • 回风口宽度 322.5mm
    • 混合段长度 500mm
    • 蒸汽加湿段回水管半径 25mm
    • 调节风阀长L 848mm
    • 表冷段进水管半径 20mm
    • 机组长度 2899.99999999999mm
    • 底座高度 100mm
    • 调节风阀宽H 420.5mm
    • 风机段长度 599.999999999992mm
    • 机组宽度 950mm
    • 蒸汽加湿段长度 600mm
    • 回风口长度 776mm
    • 表冷段长度 600.000000000001mm
  • 文字
    • 总包 1
    • 清单编码 ---
    • 独立承包名称 ---
    • 标段 ---
    • 分包 1
    • 乙供 1
    • 甲指乙供 1
    • 专业分包名称 ---
    • 独立承包 1
    • 甲供 1
  • 标识数据
    • URL www.goujianwu.com
    • 类型注释 ---
    • 说明 找构件就上构件坞
    • EZuId ---
    • 注释记号 ---
    • 电机最大基座号 ---
    • 回路 ---
    • 配用风机 ---
    • 成本 ---
    • 类型图像 ---
    • 部件代码 ---
    • 制造商 ---
    • 型号 ---
  • 分析结果
    • 盘管迎风面积 0.24m²
  • 其他
    • 风机段距离A 264.5mm
    • 蒸汽加湿段距离B 287mm
    • 表冷段距离2 275mm
    • 风机段距离E 100mm
    • 蒸汽加湿段距离F 253mm
    • 风机段距离D 229mm
    • 表冷段距离1 50mm
    • 距离2 30mm
    • 表冷段距离D 55mm
    • 系统缩写 ---
    • 距离1 25mm
    • 蒸汽加湿段距离E 154mm
    • 表冷段距离E 138mm
    • 表冷段距离F 208mm
    • 蒸汽加湿段距离D 80mm
    • 表冷段距离B 357mm
  • 机械 - 流量
    • 最小机外全压 0.2kPa
    • 风量 2209m³/h
    • 水流阻力 2.2kPa
    • 最大机外全压 0.8kPa
    • 空气阻力 56kPa
  • 材质和装饰
    • 底座材质 ---
    • 箱体材质 ---
分类 暖通-空气调节设备-组合式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-05-23
构件有问题?点我反馈
构件品牌 构件坞
