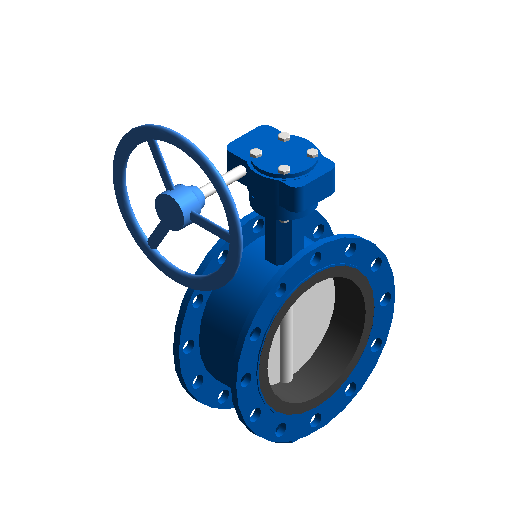

蝶阀(D341X-16Q)DN250-DN500

浏览量 1604
下载量 3855
收藏量 49
立即下载 收藏
  • 缩略图
  • 3D
类型

DN200

  • 其他
    • D31 137.5mm
    • 法兰1宽度 217.364189583371mm
    • 螺孔半中心距 152.5mm
    • 密封圈直径 245mm
    • 长度2 206.25mm
    • 法兰1厚度 49.5mm
    • 平面图例宽度 330mm
    • 高度1 213mm
    • 法兰2孔直径 12mm
    • 长度1 28.9949493661166mm
    • 法兰1半径 125mm
    • 角度 22.5°
    • 宽度2 110mm
    • 高度2 12.3mm
    • 系统图例宽度 80mm
    • 螺帽厚度 6.4mm
    • 平面图例直径 49.5mm
    • 碟板厚度 11mm
    • 高度3 8.2mm
    • 系统图例直径 12mm
    • 螺柱高度 9.6mm
    • 法兰1高度 426.370404253959mm
    • 法兰2半径2 51mm
    • 系统图例厚度 0.1mm
    • 法兰1直径 250mm
    • n 12
    • 平面图例长度 165mm
    • 系统图例长度 40mm
  • 尺寸标注
    • D2 200mm
    • 圆角半径 20.0000000000005mm
    • D1 305mm
    • D4 102mm
    • φA 28mm
    • φE 298mm
    • D 355mm
    • DN 200mm
    • d 32mm
    • φB 12mm
    • D3 125mm
    • 法兰盘厚度 15mm
    • H4 26mm
    • H3 82mm
    • 手轮定位长度 170mm
    • H2 292mm
    • 阀杆外护宽度 70mm
    • L 165mm
    • 手轮定位高度 25mm
    • 手轮高度 70mm
    • 阀杆直径 22mm
    • 螺母厚度 8mm
    • H1 203mm
  • 标识数据
    • 制造商 ---
    • 部件代码 ---
    • 创建者 ---
    • 型号 ---
    • 类型图像 ---
    • 类型注释 ---
    • EZuId ---
    • URL www.goujianwu.com
    • 说明 找构件就上构件坞
    • 注释记号 ---
    • 国标编码 ---
    • 成本 ---
  • 材质和装饰
    • 阀杆材质 ---
    • 法兰材质 ---
    • 碟板材质 ---
    • 螺栓材质 ---
    • 密封圈材质 ---
    • 阀体材质 ---
    • 手柄材质 ---
  • 图形
    • 使用注释比例 ---
  • 机械 - 流量
    • 流量 0L/s
  • 机械
    • 压降 0Pa
    • K 系数表 ---
    • 损失方法 ---
    • K 系数 ---
分类 给排水-水管附件-阀门
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-02-11
