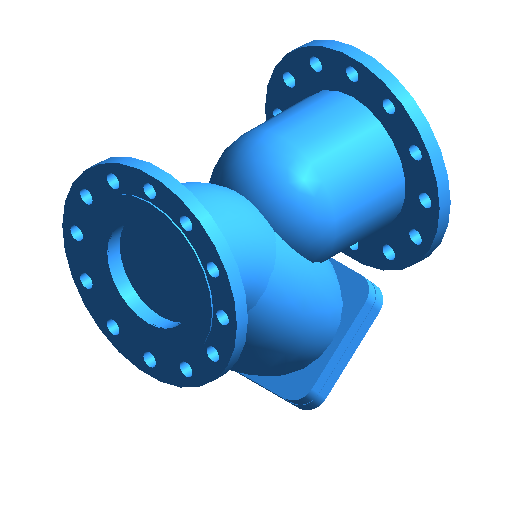

Y型过滤器DN100-DN400

浏览量 4004
下载量 9925
收藏量 114
立即下载 收藏
  • 缩略图
  • 3D
规格

DN150

  • 其他
    • 系统图例宽度 50mm
    • 平面图例宽度 131.5mm
    • 嵌套厚度 51.0843103566384mm
    • 斜长度1 340.562069044256mm
    • 长度1 67.5303033223379mm
    • 平面图例长度1 210.4mm
    • 斜长度 425.70258630532mm
    • 系统图例长度 200mm
    • 中斜长 597.790619945844mm
    • 系统图例长度1 80mm
    • N 12
    • 系统图例定位尺寸1 80mm
    • 中斜长1 138.826564353649mm
    • B1 27mm
    • D12 152.5mm
    • 系统图例宽度1 60.0000000000014mm
    • 角度1 66°
    • 平面图例定位尺寸1 210.4mm
  • 尺寸标注
    • L 526mm
    • H 400mm
    • 嵌套螺母厚度 10mm
    • 长度2 170mm
    • 定位尺寸1 80mm
    • D 375mm
    • D1 305mm
    • 左直径 260mm
    • 圆角半径 70mm
    • 嵌套长度 250mm
    • 角度 42°
    • f 3mm
    • DN 150mm
    • 斜半径 110mm
    • B 30mm
    • 右半径 130mm
    • d 30mm
    • D2 260mm
  • 标识数据
    • 部件代码 ---
    • 类型注释 ---
    • 说明 找构件就上构件坞
    • 类型图像 ---
    • 制造商 ---
    • 国标编码 ---
    • 成本 ---
    • 注释记号 ---
    • EZuId ---
    • 型号 ---
    • URL www.goujianwu.com
    • 创建者 ---
  • 材质和装饰
    • 螺栓材质 ---
    • 阀体材质 ---
  • 图形
    • 使用注释比例 ---
  • 机械 - 流量
    • 流量 0m³/h
  • 机械
    • 损失方法 ---
    • K 系数 ---
    • K 系数表 ---
    • 公称压力 ---
分类 给排水-水管附件-阀门
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-02-11
构件有问题?点我反馈
构件品牌 构件坞
