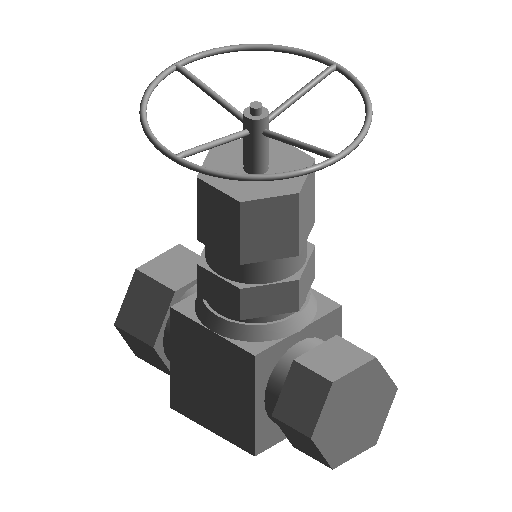

截止阀

浏览量 2612
下载量 6107
收藏量 42
立即下载 收藏
  • 缩略图
  • 3D
规格

10 mm

  • 其他
    • 高度 9 50mm
    • 半径 7 35.8mm
    • 长度 4 39.4907584125704mm
    • 长度 3 22.8mm
    • 半径 1 25mm
    • 长度 2 43.3012701892219mm
    • 半径 9 19.4855715851499mm
    • 宽度 1 89.5mm
    • 长度 6 76.97mm
    • 高度 8 31.25mm
    • 长度 5 5mm
    • 高度 1 25mm
    • 半径 2 21mm
    • 高度 5 15.625mm
    • 半径 4 4.75mm
    • 高度 4 3.75mm
    • 半径 8 23.27mm
    • 高度 2 6.25mm
    • 高度 6 27.5mm
    • 高度 7 8.25mm
    • 半径 5 2mm
    • 半径 6 2.375mm
    • 宽度 2 78.76mm
    • 长度 1 35.8mm
    • 半径 3 19mm
    • 高度 3 62.5mm
  • 尺寸标注
    • 手轮直径 80mm
    • 公称半径 5mm
    • 中心到阀体顶端 125mm
    • 阀门长度 179mm
    • 公称直径 10mm
  • 标识数据
    • 型号 ---
    • 类型图像 ---
    • URL www.goujianwu.com
    • 类型注释 ---
    • 部件代码 ---
    • 成本 ---
    • 说明 永久免费族库下载,找构件就上构件坞
    • 注释记号 ---
    • 制造商 ---
  • 材质和装饰
    • 阀体材质 ---
    • 阀门手轮材质 ---
  • 机械
    • K 系数 ---
    • 工作压力 2500000Pa
    • 使用温度 ---
    • 损失方法 ---
    • K 系数表 ---
    • 适用介质 ---
  • 图形
    • 使用注释比例 ---
分类 给排水-水管附件-阀门
模型格式 rfa
适配软件 Revit
特点
上传时间 2017-05-09
构件有问题?点我反馈
构件品牌 构件坞
