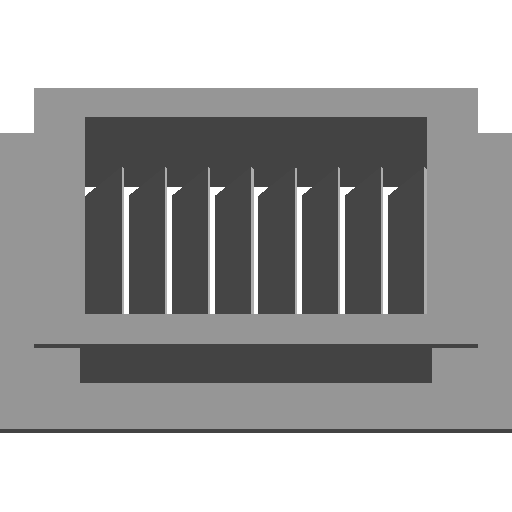

- 缩略图
- 3D
规格
200x200
- 机械 - 流量
- 最大流量 ---
- 最小流量 ---
- 标识数据
- 类型注释 ---
- 构件分类编码 ---
- 制造商 ---
- 部件代码 ---
- 成本 ---
- 注释记号 ---
- 说明 永久免费族库下载，找构件就上构件坞
- 类型图像 ---
- URL www.goujianwu.com
- 型号 ---
- 尺寸标注
- 风管宽度 200mm
- 风口外边长 300mm
- 风口外边宽 300mm
- 栅格角度 45°
- 外边框厚度 3mm
- 风管高度 200mm
- 法兰宽度 30mm
- 安装盒高度 50mm
- 内外边间距 50mm
- 其他
- 符号线高度 300mm
- 栅格2数量 12
- 栅格1可见 1
- 符号线长度 20mm
- 单个栅格的宽度 25mm
- 栅格2可见 1
- 栅格数量 8
- 符号线宽度 20mm
- 材质和装饰
- 风口材质 ---
