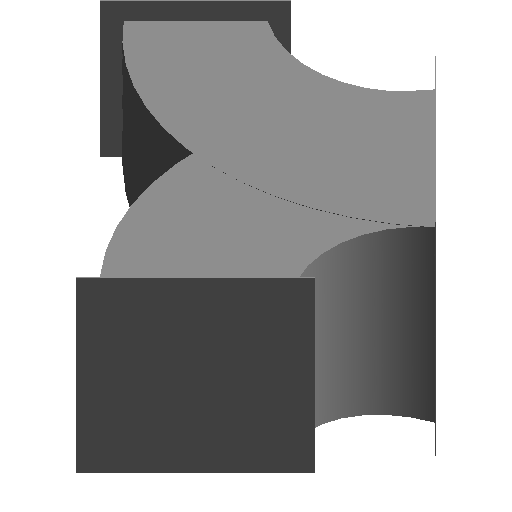

矩形Y型三通-顶对齐

浏览量 2234
下载量 6997
收藏量 70
立即下载 收藏
  • 缩略图
  • 3D
规格

标准

  • 标识数据
    • 部件代码 ---
    • URL www.goujianwu.com
    • 成本 ---
    • 说明 永久免费族库下载,找构件就上构件坞
    • 类型注释 ---
    • 制造商 ---
    • 注释记号 ---
    • 类型图像 ---
    • 型号 ---
  • 尺寸标注
    • 风管高度2 400mm
    • 支管法兰出头长度 50mm
    • 入口法兰出头长度 50mm
    • 风管高度1 500mm
    • 入口法兰边宽度 50mm
    • 风管宽度3 300mm
    • 风管宽度1 500mm
    • 入口法兰厚度 3mm
    • 支管法兰边宽度 50mm
    • 风管高度3 300mm
    • 出口法兰厚度 3mm
    • 风管宽度2 400mm
    • 支管法兰厚度 3mm
    • 出口法兰边宽度 50mm
    • 出口法兰出头长度 50mm
  • 机械
    • 局部阻力 0Pa
    • 局阻系数 0
  • 其他
    • 入口法兰宽度 600mm
    • 出口法兰高度 500mm
    • 出口高度的一半 200mm
    • 中心半径 500mm
    • 入口法兰高度 600mm
    • 支管高度的一半 150mm
    • 支管法兰高度 400mm
    • 出口法兰宽度 500mm
    • 支管法兰宽度 400mm
  • 图形
    • 使用注释比例 0
  • 文字
    • 国标编码 ---
    • 对齐方式 ---
  • 分析结果
    • 表面积 0m²
  • 材质和装饰
    • 三通法兰材质 ---
    • 三通材质 ---
分类 暖通-风管管件-三通
模型格式 rfa
适配软件 Revit
特点
上传时间 2017-05-06
构件有问题?点我反馈
构件品牌 构件坞
