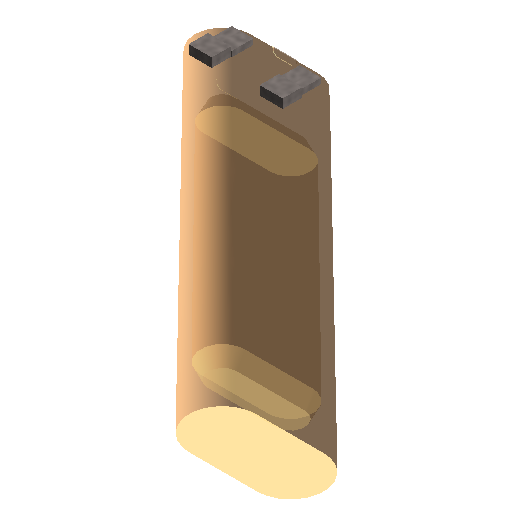

1053#墩空心墩身通用族(四垫石)
尺寸标注
空心墩柱基底距下楔形距离d2
3000mm
空心墩柱内部空体上楔形高度h1
1000mm
空心墩柱内部空体上楔形下底面半纵宽b4
1266.66666666667mm
空心墩柱基顶据上楔形距离d1
3000mm
空心墩柱内部空体上楔形上顶面半纵宽b4'
754.901960784314mm
空心墩柱内部空体下楔形上顶面半纵宽b6
1425.49019607843mm
基顶半横宽B2
4000mm
空心墩柱全高H1
21500mm
空心墩柱内部空体下楔形纵横向倒角差
500mm
空心墩柱内部空体下楔形下底面半横宽b5'
3137.25490196078mm
基顶半纵宽B1
1800mm
空心墩柱内部空体上楔形上顶面半横宽b3'
2954.90196078431mm
空心墩柱内部空体上楔形纵横向倒角差
500mm
空心墩柱内部空体下楔形下底面半纵宽b6'
937.254901960784mm
空心墩柱壁厚δ
600mm
基底半横宽B2'
4358.33333333333mm
空心墩柱内部空体下楔形上顶面半横宽b5
3625.49019607843mm
空心墩柱内部空体上楔形下底面半横宽b3
3466.66666666667mm
空心墩柱内部空体下楔形高度h2
1000mm
基底半纵宽B1’
2158.33333333333mm
标识数据
说明
永久免费族库下载,找构件就上构件坞
类型注释
---
成本
---
部件代码
---
类型图像
---
制造商
---
型号
---
URL
www.goujianwu.com
注释记号
---
其他
空心墩柱外部实体坡度i
60
空心墩柱内部空体坡度i
85
分类
路桥-桥梁-下部结构
模型格式
rfa
适配软件
Revit
特点
上传时间
2017-05-03
