类型
100 mm
- 其他
- 半径 2 30mm
- C5 偏移 24mm
- C3 偏移 25mm
- C4 偏移 17.5mm
- 长度 1 177.1mm
- 符号长度 1 71.3027582449187mm
- 长度 2 86.45mm
- 法兰直径 220mm
- 半径 1 77mm
- 法兰查找表 CHS_Flange Flat Face - Integral - DI - PN 16
- 法兰半径 110mm
- 符号长度 2 23.7675860816396mm
- 法兰厚度 19mm
- 尺寸标注
- 压力表管道半径 12.5mm
- 报警管道半径 10mm
- 公称直径 100mm
- A 247mm
- 排污口直径 50mm
- 公称半径 50mm
- 压力表管道直径 25mm
- 报警管道直径 20mm
- 排污口半径 25mm
- 标识数据
- 类型图像 ---
- 注释记号 ---
- 设计类型 ---

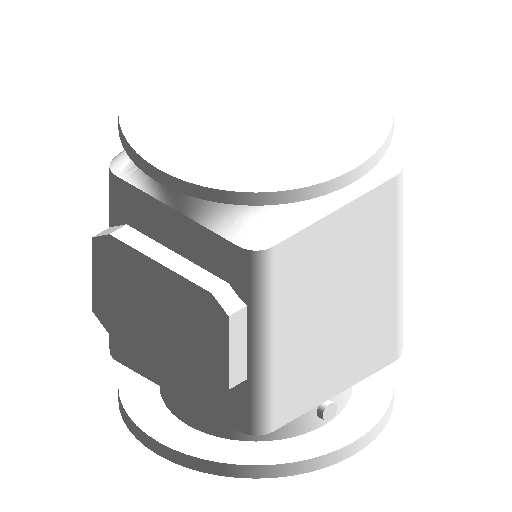

- 设计名称 湿式报警阀
- 族类型编号 01
- 成本 ---
- 族编号 HSPF36
- 类型注释 ---
- URL ---
- 部件代码 ---
- 材质 ---
- 制造商 ---
- 型号 ---
- 设计编号 ---
- 工作压力1 ---
- 说明 ---
- 机械
- K 系数表 ---
- K 系数 ---
- 损失方法 0
- 图形
- 使用注释比例 ---
- 消防系统
- 标头损失 0Pa
- 材质和装饰
- 湿式报警阀符号 ---
- 湿式报警阀材质 ---
