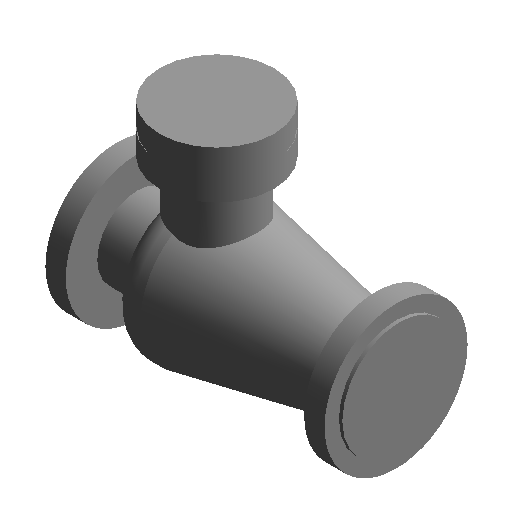

止回阀.rfa

  • 下载rfa
收藏
规格列表
  • 标准 2
  • 缩略图
  • 3D
产品参数
  • 标识数据

    • 注释记号
    • 部件代码
    • 类型注释
    • URL www.goujianwu.com
    • 型号
    • 说明 永久免费族库下载,找构件就上构件坞
    • 类型图像
    • 制造商
    • 成本
  • 尺寸标注

    • 阀门长度 500mm
    • 公称半径 50mm
    • 阀门高度 275mm
    • 密封面厚度 5.95238095238095mm
    • 法兰厚度 41.6666666666667mm
    • 密封面直径 200mm
    • 公称直径 100mm
    • 法兰直径 250mm
  • 机械

    • 损失方法 1
    • K 系数表
    • K 系数
  • 其他

    • 半径 1 70mm
    • 法兰半径 125mm
    • 半径 2 65mm
    • 法兰半径 1 41.6666666666667mm
    • 长度 1 144.337567297407mm
    • 密封面半径 100mm
    • 法兰半径 2 100mm
  • 材质和装饰

    • 阀门材质
  • 图形

    • 使用注释比例
