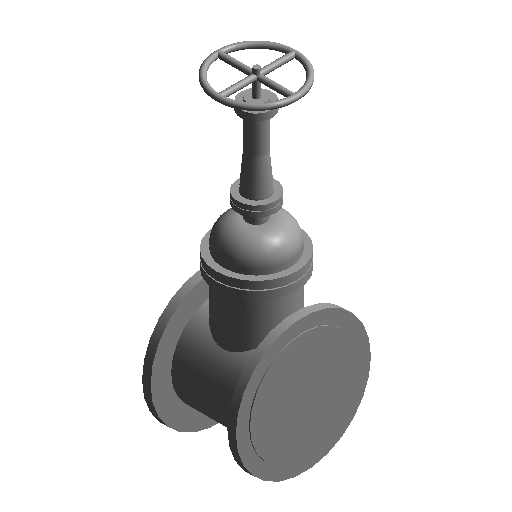

手动闸阀(法兰式)

  • 缩略图
  • 3D

产品参数

其他
高度 1762mm
高度 538.1mm
半径 828mm
高度 4685.8mm
半径 3111.6mm
高度 680.8290376865478mm
法兰半径197.5mm
半径 18.4mm
厚度 222.86mm
高度 3381mm
法兰厚度28mm
厚度 330.48mm
高度 222.86mm
密封面直径319mm
半径 256mm
法兰直径395mm
半径 4117.6mm
密封面半径159.5mm
法兰查找表CHS_Flange Raised Face - Integral - GI - PN 10
厚度 115.24mm
半径 7137.5mm
半径 598mm
密封面厚度3mm
半径 662.5mm
标识数据
URLwww.goujianwu.com
说明找构件就上构件坞
制造商-
型号-
部件代码-
成本-
注释记号-
类型注释-
机械
K 系数-
K 系数表-
适用介质-
损失方法1
使用温度-
工作压力1MPa
尺寸标注
打开高度762mm
公称直径250mm
手轮直径240mm
打开1
阀门长度280mm
关闭高度604mm
公称半径125mm
材质和装饰
阀体材质-
阀门手轮材质-
图形
使用注释比例-
