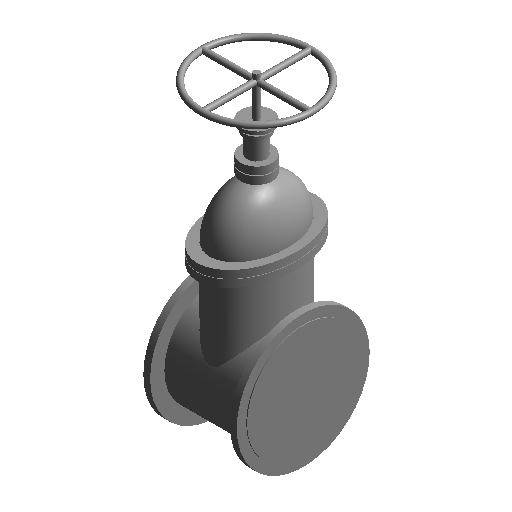

手动闸阀(短)

  • 缩略图
  • 3D

产品参数

其他
高度 41274.4mm
高度 3955.8mm
厚度 131.86mm
高度 179.65mm
法兰查找表CHS_Flange Raised Face - Integral - GI - PN 16
半径 6374.5875mm
厚度 363.72mm
半径 3342mm
法兰半径420mm
高度 5173.205080756888mm
半径 4252mm
半径 2120mm
密封面直径720mm
半径 5210mm
半径 10201.6mm
高度 247.79mm
密封面半径360mm
法兰直径840mm
厚度 247.79mm
法兰厚度48mm
半径 7330mm
半径 118mm
半径 860mm
密封面厚度5mm
半径 9299.67mm
尺寸标注
中心到手轮中心1593mm
阀门长度600mm
公称半径300mm
公称直径600mm
手轮直径720mm
图形
使用注释比例-
标识数据
URLwww.goujianwu.com
部件代码-
型号-
成本-
类型注释-
说明找构件就上构件坞
注释记号-
制造商-
材质和装饰
阀门手轮材质-
阀体材质-
机械
适用介质-
K 系数表-
工作压力1.6MPa
使用温度-
K 系数-
损失方法1
