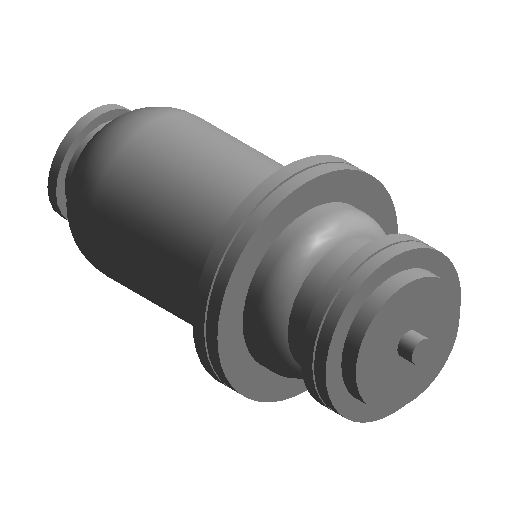

排气阀 - 全压高速型 - 法兰式.rfa

  • 缩略图
  • 3D

产品参数

其他
长度 386.4mm
长度 160mm
法兰厚度18.14mm
长度 4120mm
密封面直径86.22mm
长度 2108mm
高度 62.88mm
高度 419.2mm
半径 336.9333333333333mm
法兰查找表CHS_Flange Raised Face - Integral - DI - PN 10
高度 833.6mm
高度 19.6mm
法兰半径74.26mm
高度 276.8mm
半径 185.44mm
密封面半径43.11mm
半径 734.6410161513775mm
法兰直径148.52mm
半径 617.3205080756888mm
密封面厚度4mm
半径 5150mm
高度 748mm
半径 417.28mm
高度 519.2mm
高度 3216mm
半径 2112.5mm
高度 969.282032302755mm
机械
工作压力1MPa
适用介质-
K 系数表-
工作压力范围-
K 系数-
使用温度-
损失方法0
图形
使用注释比例-
标识数据
制造商-
部件代码-
类型注释-
注释记号-
类型图像-
成本-
URLwww.goujianwu.com
说明找构件就上构件坞
型号-
尺寸标注
公称直径32mm
阀门高度480mm
公称半径16mm
阀体最大外径300mm
材质和装饰
阀体材质-
