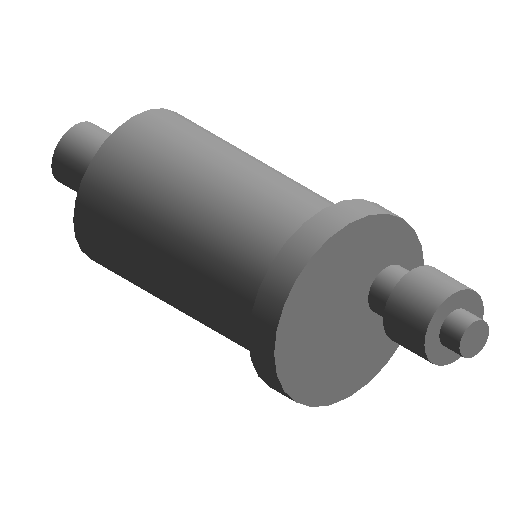

排气阀 - 自动 - 螺纹

浏览量 392
下载量 1230
收藏量 5
立即下载 收藏
  • 缩略图
  • 3D
类型

10 mm

  • 尺寸标注
    • 阀体最大外径 47mm
    • 阀门高度 113mm
    • 公称直径 8mm
    • 公称半径 4mm
    • 阀体最大半径 23.5mm
  • 标识数据
    • 类型图像 ---
    • 型号 ---
    • 类型注释 ---
    • URL www.goujianwu.com
    • 部件代码 ---
    • 说明 找构件就上构件坞
    • 成本 ---
    • 制造商 ---
    • 注释记号 ---
  • 其他
    • 高度 6 12.9885057471264mm
    • 直径 5 6.4mm
    • 宽度 3 43.4937202789518mm
    • 直径 4 9.32008291691824mm
    • 直径 1 37.6mm
    • 宽度 1 11.75mm
    • 宽度 2 37.6666666666667mm
    • 高度 2 15.0666666666667mm
    • 高度 4 8.07142857142857mm
    • 高度 1 3.05405405405405mm
    • 直径 3 18.6401658338365mm
    • 高度 3 59.4736842105263mm
    • 半径 3 9.32008291691824mm
    • 半径 2 5.875mm
    • 半径 4 4.66004145845912mm
    • 半径 5 3.2mm
    • 直径 2 11.75mm
    • 高度 5 8.07142857142857mm
    • 半径 1 18.8mm
  • 材质和装饰
    • 阀体材质 ---
  • 机械
    • 损失方法 0
    • 适用介质 ---
    • K 系数 ---
    • 使用温度 ---
    • 工作压力 1600000Pa
    • K 系数表 ---
  • 图形
    • 使用注释比例 ---
分类 给排水-水管附件-阀门
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-12-26
构件有问题?点我反馈
构件品牌 构件坞
