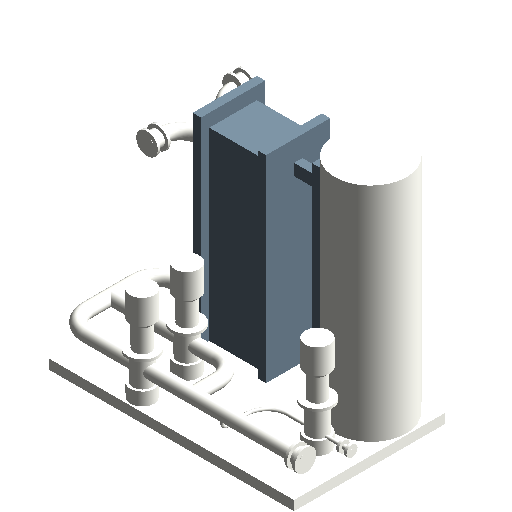

换热设备—换热机组

浏览量 319
下载量 367
收藏量 6
立即下载 收藏
  • 缩略图
  • 3D
类型

0.5~1.25

  • 尺寸标注
    • 法兰宽度 60mm
    • 一次水回水管与基座间距 280mm
    • 法兰1宽度 18.75mm
    • 采暖供回水管水平间距 1996mm
    • 转弯半径1 200mm
    • 宽度1 64.3434270995249mm
    • 一次水供回水管竖直间距 1080mm
    • 采暖补水管与基座竖直间距 175mm
    • 宽度 1177mm
    • 采暖回、补水管水平间距 405mm
    • 采暖回水管与基座水平间距 107mm
    • 控制柜宽度 498.75mm
    • 管径N、K半径 50mm
    • 转弯半径2 160mm
    • 长度 2526mm
    • 控制柜长度 570.285714285714mm
    • 管径E 25mm
    • 长度2 147.851851851852mm
    • 管径A、B半径 40mm
    • 电机宽度 150mm
    • 管径E半径 12.5mm
    • 管径N、K 100mm
    • 高度1 225mm
    • 高度 1800mm
    • 一次水管与采暖供水管水平间距 320mm
    • 长度1 443.555555555556mm
    • 管径A、B 80mm
  • 标识数据
    • 类型图像 ---
    • 说明 找构件就上构件坞
    • 制造商 ---
    • 型号 ---
    • 注释记号 ---
    • 成本 ---
    • URL www.goujianwu.com
    • 类型注释 ---
    • 部件代码 ---
  • 机械
    • 一次水供/回水温度 ---
    • 设备净重 ---
    • 换热量 ---
    • 二次水供/回水温度 ---
  • 材质和装饰
    • 材质 ---
    • 材质1 ---
  • 其他
    • 厂家 ---
分类 暖通-空调水系统设备-换热设备
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-12-04
构件有问题?点我反馈
构件品牌 构件坞
