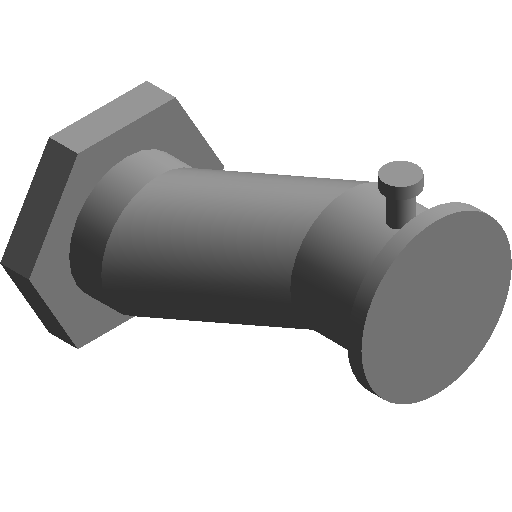

线管偏移 - 紧定螺钉 - 压铸锌

  • 缩略图
  • 3D

产品参数

标识数据
部件代码-
成本-
URL-
型号-
说明-
制造商-
注释记号-
类型注释-
其他
端部外半径11.90625mm
长度 616.9333333333333mm
螺纹长度10.16mm
长度 715.478125mm
长度 55.08mm
螺母厚度4.5640625mm
线管尺寸查找M_Conduit Offset - Set Screw - Die Cast Zinc
长度 101.7859375mm
长度 413.404449452951mm
长度 83.40178571428571mm
长度 97.73906249999999mm
长度 21537mm
半径 11.70089285714286mm
半径 22.55133928571429mm
端部厚度2.28203125mm
管件外半径9.128125mm
长度 140.64mm
尺寸标注
长度50.8mm
公称直径16mm
偏移13mm
管件外径18.25625mm
公称半径8mm
端部外径23.8125mm
图形
使用注释比例-
