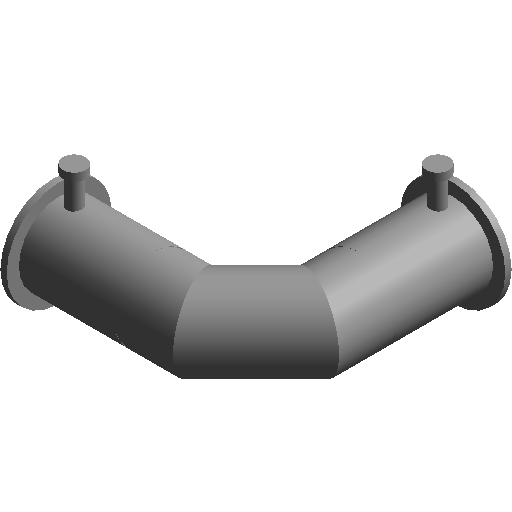

加盖的线管角型管接头 - 紧定螺钉 - 压铸锌

浏览量 227
下载量 434
收藏量 5
立即下载 收藏
  • 缩略图
  • 3D
类型

标准

  • 其他
    • 长度 6 22.987mm
    • 半径 1 1.70089285714286mm
    • 长度 1 4.83053571428572mm
    • 长度 8 45.9740000000001mm
    • 端部外半径 11.90625mm
    • 长度 11 45.974mm
    • 长度 5 22.987mm
    • 角度 1 45°
    • 线管尺寸查找 M_Conduit Corner Coupling Capped - Set Screw - Die Cast Zinc
    • 半径 2 2.55133928571429mm
    • 长度 3 15.478125mm
    • 长度 7 45.974mm
    • 中心半径 22.987mm
    • 管件外半径 9.128125mm
    • 长度 2 1.7859375mm
    • 长度 9 41.1434642857143mm
    • 长度 10 45.9740000000001mm
    • 端部厚度 1.42875mm
    • 长度 4 22.987mm
  • 尺寸标注
    • 管件外径 18.25625mm
    • 公称半径 8mm
    • 公称直径 16mm
    • 端部外径 23.8125mm
    • 角度 90°
    • 中心到端点 45.974mm
  • 标识数据
    • 部件代码 ---
    • 类型注释 ---
    • 说明 ---
    • URL ---
    • 制造商 ---
    • 注释记号 ---
    • 类型图像 ---
    • 成本 ---
    • 型号 ---
  • 图形
    • 使用注释比例 ---
分类 电气-输配电设备-电气导管及附件
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-12-04
构件有问题?点我反馈
构件品牌 构件坞
