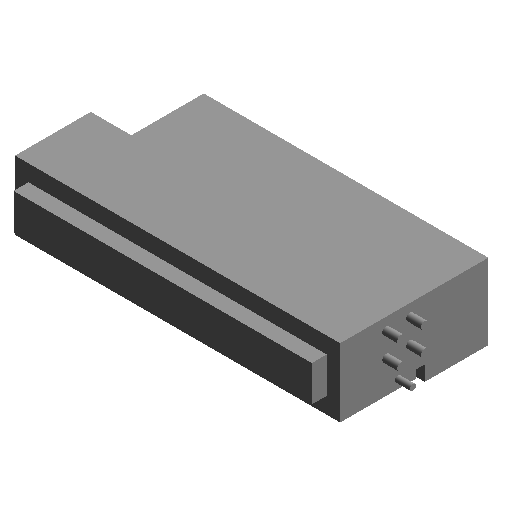

风机盘管 - 卧式暗装 - 四管式 - 背部回风 - 右接

浏览量 1460
下载量 2409
收藏量 17
立即下载 收藏
  • 缩略图
  • 3D
类型

FP-4

  • 尺寸标注
    • 热水进口直径 25mm
    • 深度 497mm
    • 送风口宽度 600mm
    • 冷凝水管半径 10mm
    • 回风口高度 150mm
    • 冷冻水进口半径 12.5mm
    • 冷凝水管直径 20mm
    • 送风口高度 150mm
    • 回风口宽度 600mm
    • 高度 254mm
    • 宽度 770mm
    • 热水出口半径 12.5mm
    • 冷冻水进口直径 25mm
    • 热水出口直径 25mm
    • 冷冻水出口半径 12.5mm
    • 热水进口半径 12.5mm
    • 冷冻水出口直径 25mm
  • 电气
    • 极数 1
    • 负荷分类 ---
    • 电压 220V
  • 电气 - 负荷
    • 输入功率 34W
  • 标识数据
    • 型号 ---
    • 类型图像 ---
    • 重量 ---
    • 类型注释 ---
    • URL www.goujianwu.com
    • 部件代码 ---
    • 制造商 ---
    • 说明 找构件就上构件坞
    • 成本 ---
    • 注释记号 ---
  • 机械
    • 空气压降 0kPa
    • 水流量 0.45m³/h
    • 冷量 2890W
    • 噪声 ---
    • 盘管工作压力 1600kPa
    • 水压损 20kPa
    • 冷凝水流量 0m³/h
    • 热量 1916W
  • 其他
    • 高度 3 50.8mm
    • C1 偏移 3 50mm
    • 送风口深度 50mm
    • 回风口深度 29mm
    • 宽度 1 136mm
    • C5 偏移 2 40mm
    • 高度 2 203.2mm
    • C1 偏移 1 80mm
    • 深度 2 29.82mm
    • 深度 1 254mm
    • C1 偏移 2 40mm
    • C3 偏移 2 154mm
    • C2 偏移 1 80mm
    • C5 偏移 1 30mm
    • 高度 1 24mm
  • 材质和装饰
    • 风机盘管材质 ---
  • 机械 - 流量
    • 额定风量 600m³/h
    • 送风风量 600m³/h
    • 回风风量 600m³/h
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2018-12-04
构件有问题?点我反馈
构件品牌 构件坞
