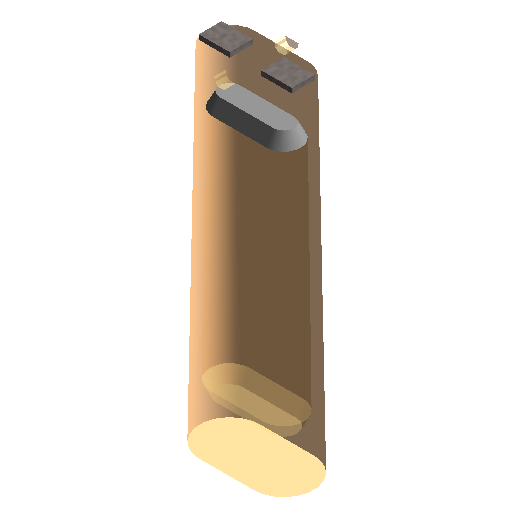

6 空心墩身通用族(双垫石)终

  • 缩略图
  • 3D

产品参数

尺寸标注
空心墩柱内部空体下楔形上顶面半纵宽b61472.54901960784mm
1号垫石高度h1350mm
空心墩柱内部空体下楔形上顶面半横宽b53472.54901960784mm
空心墩柱内部空体上楔形上顶面半横宽b3'2754.90196078431mm
空心墩柱全高H125500mm
基顶半横宽B23800mm
空心墩柱内部空体上楔形下底面半横宽b33266.66666666667mm
空心墩柱内部空体上楔形纵横向倒角差500mm
空心墩柱壁厚δ600mm
空心墩柱内部空体上楔形上顶面半纵宽b4'754.901960784314mm
空心墩柱内部空体下楔形下底面半横宽b5'2984.3137254902mm
空心墩柱内部空体上楔形下底面半纵宽b41266.66666666667mm
空心墩柱内部空体下楔形高度h21000mm
空心墩柱内部空体下楔形下底面半纵宽b6'984.313725490195mm
空心墩柱基底距下楔形距离d23000.00000000007mm
空心墩柱基顶据上楔形距离d13000mm
基底半纵宽B1’2225mm
基顶半纵宽B11800mm
空心墩柱内部空体上楔形高度h11000mm
基底半横宽B2'4225mm
2号垫石高度h2350mm
空心墩柱内部空体下楔形纵横向倒角差500mm
标识数据
型号-
说明永久免费族库下载,找构件就上构件坞
制造商-
部件代码-
URLwww.goujianwu.com
类型注释-
成本-
注释记号-
类型图像-
其他
空心墩柱内部空体坡度i85
空心墩柱外部实体坡度i60
