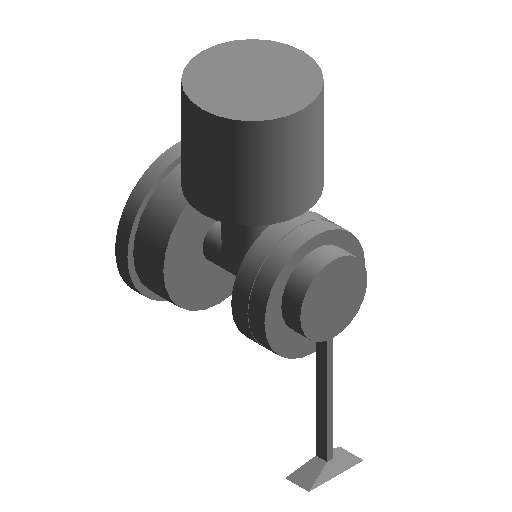

液动排泥阀

浏览量 246
下载量 530
收藏量 6
立即下载 收藏
  • 缩略图
  • 3D
类型

A27W-16 - 50 mm 2

  • 其他
    • 长度 10 41.4029425041264mm
    • 长度 3 86.4mm
    • 长度 1 136.8mm
    • 长度 9 69.004904173544mm
    • 法兰查找表 CHS_Flange Raised Face - Integral - Steel - PN 16
    • 长度 8 119.52mm
    • 长度 6 48.2384mm
    • 高度 4 219mm
    • 长度 5 28.8mm
    • 高度 2 219mm
    • 密封面半径 133mm
    • 高度 3 29.2mm
    • 长度 2 72mm
    • 密封面直径 266mm
    • 长度 7 24.1192mm
    • 法兰直径 340mm
    • 长度 4 57.6mm
    • 高度 5 41.902mm
    • 密封面厚度 2mm
    • 法兰半径 110mm
    • 高度 1 119.72mm
    • 法兰厚度 24mm
  • 尺寸标注
    • 阀门高度 292mm
    • 公称半径 100mm
    • 总长度 720mm
    • 公称直径 200mm
  • 标识数据
    • 型号 ---
    • 制造商 ---
    • 类型注释 ---
    • 注释记号 ---
    • 类型图像 ---
    • 说明 ---
    • 成本 ---
    • 部件代码 ---
    • URL ---
  • 材质和装饰
    • 阀体材质 ---
  • 机械
    • 使用温度 <=450°C
    • K 系数表 ---
    • 适用介质 水、空气、蒸汽
    • 工作压力 1.6MPa
    • 损失方法 0
    • K 系数 ---
  • 图形
    • 使用注释比例 ---
分类 给排水-水管附件-阀门
模型格式 rfa
适配软件 Revit
特点
上传时间 2017-04-28
构件有问题?点我反馈
构件品牌 构件坞
