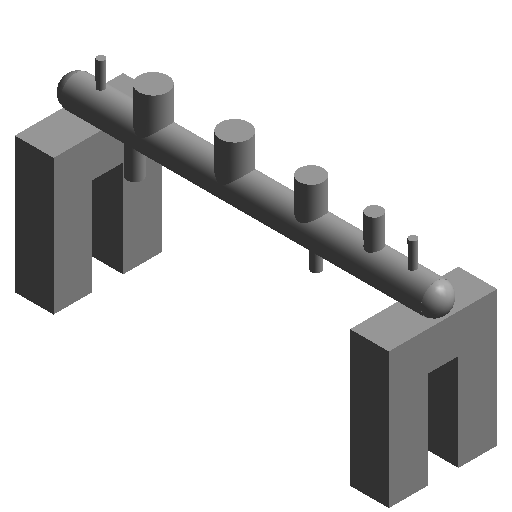

分集水器 - 5接口

  • 缩略图
  • 3D

产品参数

尺寸标注
接管半径 175mm
接管 2 高度150mm
接管直径 480mm
排污管直径50mm
接管 1 高度150mm
压力表接管半径20mm
筒体半径79.5mm
管帽高度65mm
压力表接管高度130mm
接管直径 2150mm
温度计接管半径20mm
接管直径 580mm
排污管半径25mm
温度计接管直径40mm
筒体长度1860mm
接管半径 275mm
接管直径 1150mm
支架长度2000mm
接管半径 540mm
排污管高度100mm
接管半径 362.5mm
接管 4 高度150mm
筒体直径159mm
木托厚度0mm
接管直径 3125mm
接管 5 高度150mm
支架宽度359mm
支架厚度200mm
温度计接管高度130mm
支架高度700mm
接管 3 高度150mm
压力表接管直径40mm
接管半径 440mm
机械
速度0.1m/s
流量0.02571987816m³/h
标识数据
说明永久免费族库下载,找构件就上构件坞
URLwww.goujianwu.com
型号-
类型注释-
注释记号-
成本-
部件代码-
类型图像-
制造商-
其他
支架可见性 120
支架厚度 1100mm
筒体长度 21990mm
长度 2420mm
角度78.5395565977164°
靠墙安装0
长度 1270mm
长度 10240mm
支架可见性 110
管帽半径81.1173076923077mm
支架宽度 1279.5mm
支架高度 1600mm
支架长度 21730mm
长度 3395mm
支架宽度 2179.5mm
支架编号2
长度 5200mm
支架可见性 001
支架宽度 3179.5mm
隔热层1
支管间距长度 1120mm
长度 9620mm
筒体长度 1995mm
长度 4325mm
支架长度 11730mm
