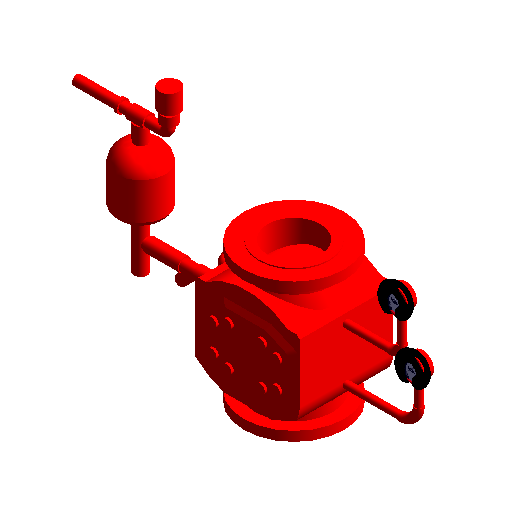

湿式报警阀

  • 缩略图
  • 3D

产品参数

其他
螺帽半径17.3mm
排水口 29mm
高度450mm
宽度285mm
中心高度400mm
长度 273.7499999999999mm
螺栓口径22mm
管道外半径109.5mm
螺帽厚度16mm
高度 1600mm
长度 1390mm
法兰内径222mm
宽度 1295mm
长度710mm
长度 324mm
法兰半径142.5mm
长度 529mm
排水口 119mm
法兰厚度30mm
螺栓半径10mm
长度 6127.738747058205mm
宽度 3265mm
密封面半径100mm
管道外径219mm
宽度 43mm
长度 454mm
标识数据
部件代码-
说明永久免费族库下载,找构件就上构件坞
类型注释-
注释记号-
型号-
成本-
类型图像-
构件分类编码-
URLwww.goujianwu.com
制造商-
材质和装饰
报警阀材质-
密封材质-
机械
K 系数表-
压力等级1.6MPa
K 系数-
损失方法-
图形
使用注释比例1
尺寸标注
公称半径75mm
公称直径150mm
