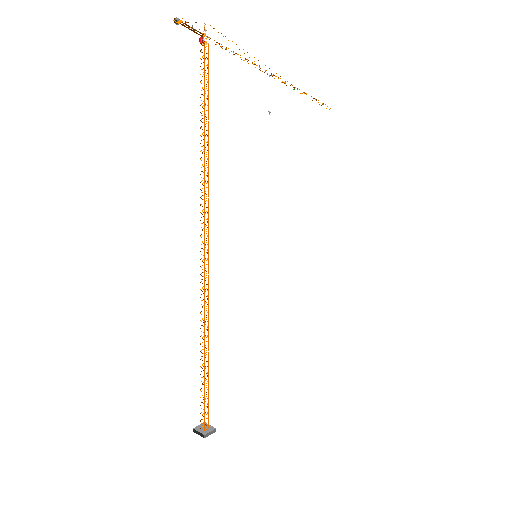

TC6015塔吊(塔帽R=60m).rfa

  • 缩略图
  • 3D

产品参数

标识数据
注释记号-
部件代码-
类型注释-
URLwww.goujianwu.com
类型图像-
制造商-
型号-
成本-
说明永久免费族库下载,找构件就上构件坞
其他
附着间距20200mm
配重21500kg
h1151785mm
标准节个数n25
大臂标准节个数n226
工作方式-
r50000mm
结构分析
最大支座反力500kN
最大起重量42.7kN
最小压重4512.2kN
起重力矩1250.2kN·M
约束
最低工作温度-20ºC
55m半径吊重1870kg
40m半径吊重2880kg
35m半径吊重3410kg
30m半径吊重4120kg
60m半径吊重1500kg
最大高度200000mm
45m半径吊重2470kg
平衡臂长18750mm
最高工作温度40ºC
最大臂长70000mm
25m半径吊重5010kg
50m半径吊重2140kg
自由高度60000mm
常规
工作半径R60000mm
塔吊高度H84000mm
数据
塔吊标准节截面尺寸2000mm
标准节长度3000mm
电气
额定功率37000W
结构
基础宽a5500mm
基础高h1300mm
基础宽b5500mm
