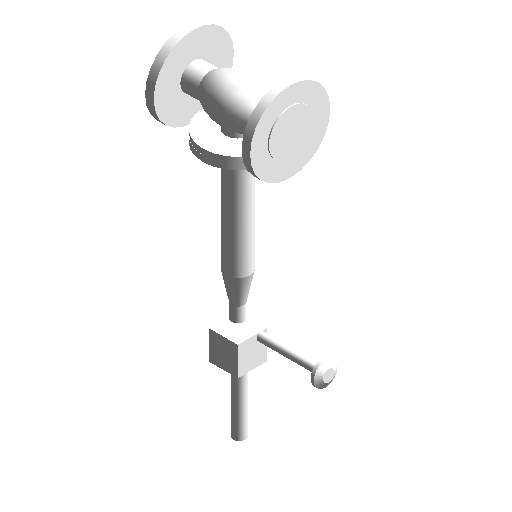

温度调节器

  • 缩略图
  • 3D

产品参数

其他
法兰厚度22mm
补线可见0
法兰半径110mm
半径 3113.75mm
半径 625.878125mm
半径 439.8125mm
半径 519.90625mm
法兰直径220mm
长度 2297.5mm
宽度 260.6217782649106mm
半径 146.8mm
高度 170mm
密封面直径156mm
高度 575mm
密封面厚度2mm
高度 4375mm
高度 277mm
高度 637.5mm
长度 1175mm
法兰查找表CHS_Flange Raised Face - Integral - Steel - PN 16
半径 740.4145188432738mm
宽度 1101.036297108184mm
长度 321mm
半径 2176.605387931034mm
密封面半径78mm
高度 315mm
标识数据
说明-
部件代码-
制造商-
成本-
类型图像-
设计编号-
族类型编号05
注释记号-
产品名称-
设计类型-
族编号HSPF18
材质-
类型注释-
型号-
设计名称温度调节阀
URL-
工作压力11.6MPa
尺寸标注
阀门长度350mm
公称半径50mm
公称直径100mm
阀门高度750mm
机械
K 系数表-
K 系数-
损失方法0
工作压力487680
使用温度(-40)-80癈
材质和装饰
阀体材质-
图形
使用注释比例-
