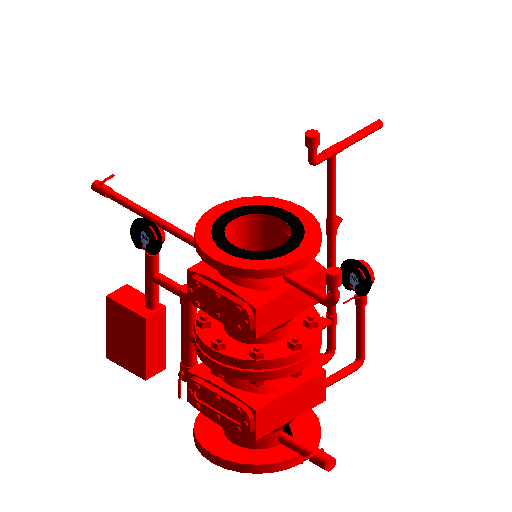

报警阀

  • 缩略图
  • 3D

产品参数

其他
螺帽半径17.3mm
排水口 217.6mm
宽度 1240mm
管道外半径79.5mm
高度 1600mm
螺栓口径22mm
螺帽厚度16mm
高度350mm
法兰内径161mm
仪表中心距3mm
中心高度280mm
长度680mm
长度 1340mm
法兰半径142.5mm
高度 324mm
排水口 110mm
法兰厚度28mm
螺栓半径10mm
高度 452mm
高度 529mm
密封面半径105mm
管道外径159mm
宽度 2210mm
宽度285mm
高度 284.8528137423856mm
标识数据
部件代码-
说明永久免费族库下载,找构件就上构件坞
URLwww.goujianwu.com
类型注释-
注释记号-
型号-
成本-
构件分类编码-
类型图像-
制造商-
材质和装饰
报警阀材质-
密封材质-
机械
K 系数表-
损失方法-
压力等级1.6MPa
K 系数-
尺寸标注
公称直径150mm
公称半径75mm
图形
使用注释比例-
