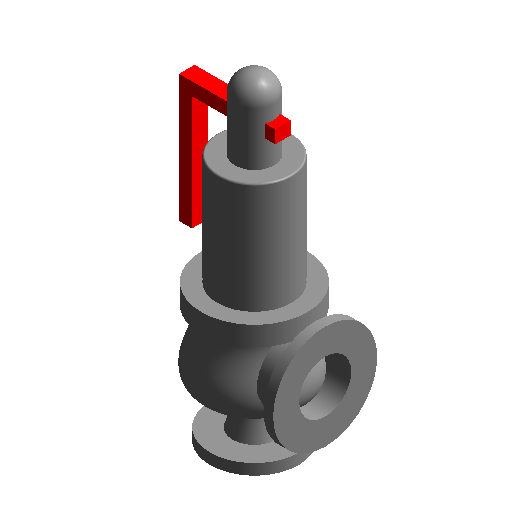

安全阀.rfa

  • 缩略图
  • 3D

产品参数

尺寸标注
握柄高度2220mm
公称直径100mm
主体_宽度_133.1mm
主体)高度_469.2mm
主体_高度_820mm
握柄_宽度_325mm
握柄高度370.5mm
主体_宽度_518.7mm
主体_高度_5135.3mm
握柄距中心105mm
主体_宽度_230.6mm
握柄_宽度_137.9mm
主体_宽度_642.9mm
主体_高度_720.8mm
主体_宽度_442.9mm
握柄_宽度_230mm
主体_高度_1138.8mm
主体_高度_2212.7mm
外轮廓半径50mm
公称半径50mm
握柄距中心255mm
主体_高度_337.6mm
主体_宽度_342mm
主体_宽度_774.3mm
标识数据
型号-
说明永久免费族库下载,找构件就上构件坞
部件代码-
成本-
注释记号-
URLwww.goujianwu.com
制造商-
类型注释-
类型图像-
机械
K 系数表-
K 系数-
损失方法-
图形
使用注释比例-
