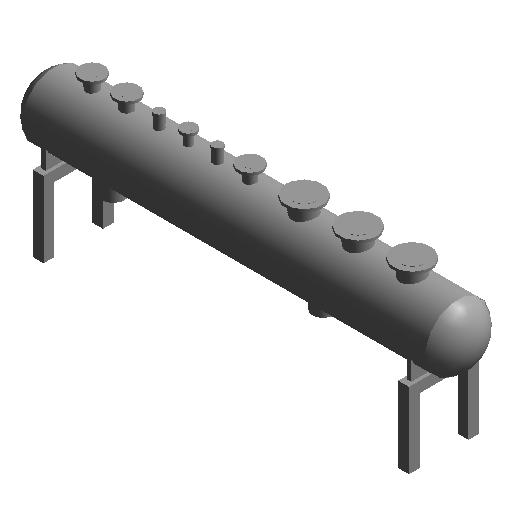

分集水器 9支管
浏览量
625
下载量
1311
收藏量
15
立即下载
收藏
缩略图
3D
暂不支持预览
类型
筒体直径 1500 mm
图形
支管间距3
300mm
支管间距1
220mm
支管间距6
300mm
支管间距5
270mm
支管间距9
500mm
支管间距7
876.32421691024mm
支管间距8
516.906747717031mm
支管间距2
320mm
支管间距x
300mm
支管间距4
270mm
其他
支架可见性 00
1
长度 9
1374.41032154242mm
法兰厚度
25mm
法兰半径2
110mm
支架厚度 1
50mm
靠墙安装
0
支架长度 4
9669.69289388181mm
筒体长度 1
2511.61548231364mm
支架长度 3
6446.46192925454mm
长度 11
1374.41032154242mm
支架可见性 11
0
支架可见性 31
0
法兰半径4
70mm
长度 10
700mm
支架编号
2
支架长度 2
3223.23096462727mm
支架可见性 12
0
支架可见性 21
0
法兰半径5
47.5mm
支架宽度 1
325mm
法兰半径1
110mm
支架可见性 22
0
法兰半径6
110mm
支架宽度 2
275mm
支架宽度 3
275mm
支架高度 1
650mm
支架长度 1
3223.23096462727mm
支管间距长度 1
120mm
法兰半径3
47.5mm
管帽半径
850mm
角度
61.9275130641471°
隔热层
1
支架可见性 32
0
尺寸标注
筒体长度
4123.23096462727mm
木托厚度
20mm
接管外半径1
57mm
排污管直径
200mm
支架长度
11000mm
温度计接管半径
4mm
压力表接管半径
4mm
筒体直径
1500mm
温度计接管直径
8mm
压力表接管高度
1mm
法兰半径9
170mm
接管外半径8
109.5mm
筒体半径
750mm
排污管半径
100mm
a
106.338588002559mm
b
101.338588002559mm
法兰半径7
47.5mm
管帽高度
450mm
接管外半径2
57mm
接管外半径9
109.5mm
接管外半径4
36.75mm
支架宽度
550mm
支架厚度
100mm
接管外半径5
44.45mm
接管外半径6
57mm
压力表接管直径
8mm
法兰半径8
170mm
接管外半径7
44.45mm
支架高度
700mm
温度计接管高度
1mm
接管外半径3
44.45mm
接管高度
131.338588002559mm
排污管高度
100mm
标识数据
类型图像
---
型号
---
说明
永久免费族库下载,找构件就上构件坞
部件代码
---
注释记号
---
URL
www.goujianwu.com
成本
---
类型注释
---
制造商
---
数据
接管半径 5
40mm
接管半径 8
100mm
接管半径 9
100mm
接管半径 4
35mm
接管半径 7
40mm
接管半径 2
50mm
接管半径 6
50mm
接管半径 3
40mm
接管半径 1
50mm
机械
速度
0.1m/s
流量
2.28906m³/h
材质和装饰
分集水罐材质
---
常规
分集水器长度
5023.23096462727mm
分类
暖通-空调水系统设备-输送设备
模型格式
rfa
适配软件
Revit
特点
上传时间
2017-04-25
