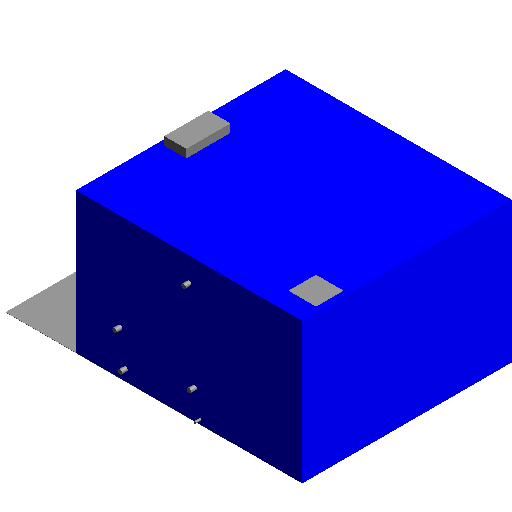

新风空调机组-上进上出

  • 缩略图
  • 3D

产品参数

标识数据
类型注释-
型号-
制造商-
成本-
类型图像-
说明永久免费族库下载,找构件就上构件坞
注释记号-
部件代码-
URLwww.goujianwu.com
尺寸标注
热水管半径40mm
新风口X轴偏移距离100mm
冷水管半径40mm
1供水高度240mm
新风口高度150mm
1回水高度960mm
新风口宽度400mm
新风口长度800mm
冷供X轴偏移量1750mm
送风口X轴负向偏移量100mm
送风口宽度500mm
2回水高度542.970466082315mm
出水管长度1000mm
凝水高度79.7699862186686mm
送风口底高度200mm
凝水管X轴偏移量1850mm
送风口Y轴偏移量350mm
2供水高度152.219478416589mm
机组宽度1800mm
送风口长度500mm
机组有效高度1100mm
机组长度3300mm
机组高度1200mm
冷回管X轴偏移量1650mm
凝水管半径20mm
底座高度100mm
材质和装饰
空调机组材质-
