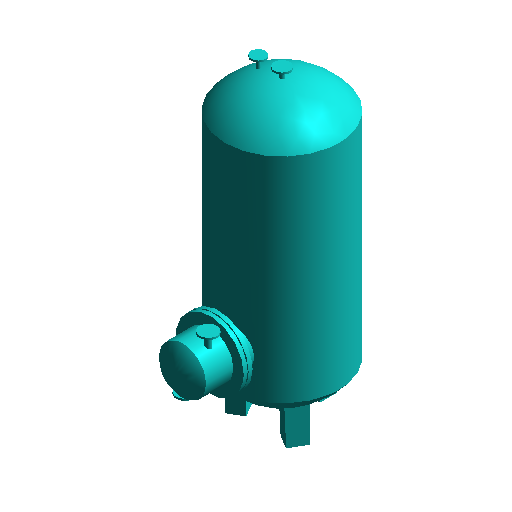

容积式热交换器—立式

  • 缩略图
  • 3D

产品参数

其他
给水口法兰半径82.5mm
高度 3700mm
给水口法兰直径165mm
高度 8420mm
高度 72850mm
高度 6450mm
排水阀法兰厚度16mm
热水出口法兰半径82.5mm
长度 4123mm
长度 1714mm
高度 560mm
排水阀法兰半径57.5mm
热水出口法兰直径165mm
附件法兰厚度42mm
高度 1349mm
E1420mm
附件法兰半径357.5mm
一次水进口法兰半径92.5mm
附件半径250mm
长度 5360mm
长度 3248mm
给水口法兰厚度20mm
热水出口法兰厚度20mm
一次水进口法兰厚度20mm
安全阀法兰半径75mm
安全阀法兰直径150mm
安全阀法兰厚度18mm
长度 2186mm
高度 2500mm
一次水出口法兰直径185mm
一次水出口法兰半径92.5mm
附件法兰直径715mm
一次水出口法兰厚度20mm
附件直径500mm
高度 4236mm
排水阀法兰直径115mm
一次水进口法兰直径185mm
角度30°
机械
热水流量0.56L/s
一次水压降0Pa
排水阀流量0L/s
热水出口温度-
一次水流量0L/s
PH7mm
一次水温度-
容积1.5m³
给水量0L/s
热水出口压损0Pa
换热面积6.2m²
标识数据
说明永久免费族库下载,找构件就上构件坞
成本-
产品类别-
重量-
URLwww.goujianwu.com
制造商-
类型注释-
注释记号-
型号-
部件代码-
制作-
版本号-
类型图像-
尺寸标注
热交换器半径600mm
热交换器高度3186mm
排水阀直径25mm
一次水出口半径32.5mm
排水阀半径12.5mm
一次水进口直径65mm
一次水出口直径65mm
给水口半径25mm
安全阀半径20mm
热水出口半径25mm
给水口直径50mm
热交换器直径1200mm
一次水进口半径32.5mm
热水出口直径50mm
安全阀直径40mm
材质和装饰
热交换器材质-
