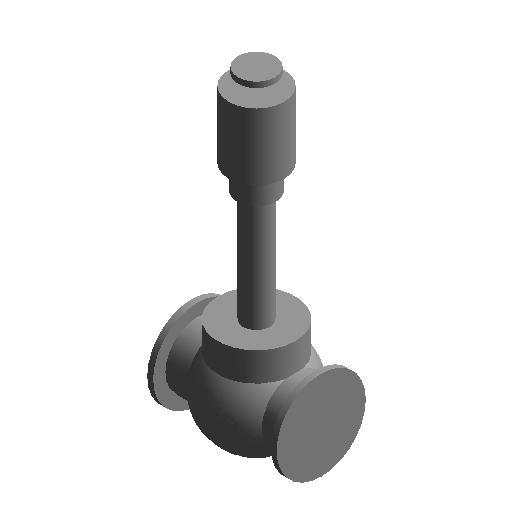

泄压阀
浏览量
795
下载量
2237
收藏量
17
立即下载
收藏
缩略图
3D
暂不支持预览
类型
100 mm
尺寸标注
主体长度
292mm
长度2
20mm
半径1
25mm
手轮半径
140mm
公称半径
50mm
半径2
33.3333333333333mm
阀杆半径
44mm
管道长度
245mm
法兰厚度
24mm
半径4
5mm
法兰半径
114mm
长度3
10mm
腹部半径
113mm
总高度
530mm
长度1
120mm
半径3
50mm
管道半径
73mm
其他
阀帽直径
176mm
阀杆直径
88mm
公称直径
100mm
腹部直径
226mm
手轮直径
280mm
管道直径
146mm
阀帽高度
159mm
阀帽半径
88mm
颈部半长
29.48mm
管道半长
122.5mm
阀杆高度
63.6mm
颈部长度
58.96mm
法兰直径
228mm
标识数据
成本
---
制造商
---
部件代码
---
类型注释
---
URL
www.goujianwu.com
类型图像
---
说明
永久免费族库下载,找构件就上构件坞
型号
---
注释记号
---
材质和装饰
阀门材质
---
手轮材质
---
机械
K 系数表
---
K 系数
6.5
损失方法
---
图形
使用注释比例
---
分类
给排水-水管附件-阀门
模型格式
rfa
适配软件
Revit
特点
上传时间
2017-04-24
