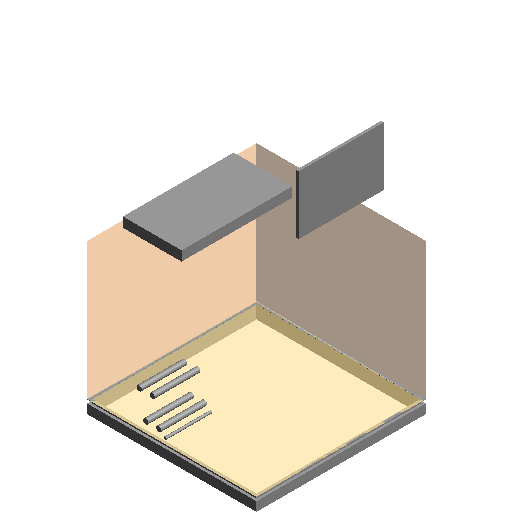

新风空调机组-上进测出1

浏览量 317
下载量 354
收藏量 4
立即下载 收藏
  • 缩略图
  • 3D
类型

PAU-B1-B07

  • 尺寸标注
    • 送风口底高度 200mm
    • 1回水高度 542.97051792171mm
    • 凝水高度 79.7699862186686mm
    • 1供水高度 152.219478416589mm
    • 冷水管半径 40mm
    • 2回水高度 542.970466082315mm
    • 热水管半径 40mm
    • 送风口宽度 1300mm
    • 底座高度 200mm
    • 机组长度 2600mm
    • 冷供X轴偏移量 1100mm
    • 凝水管半径 20mm
    • 机组宽度 2600mm
    • 机组高度 2300mm
    • 新风口宽度 900mm
    • 送风口高度 900mm
    • 新风口长度 1700mm
    • 新风口高度 150mm
    • 2供水高度 152.219478416589mm
    • 送风口Y轴偏移量 650mm
    • 凝水管X轴偏移量 1200mm
    • 冷回管X轴偏移量 1000mm
    • 新风口X轴偏移距离 100mm
    • 机组有效高度 2100mm
  • 标识数据
    • 型号 ---
    • URL www.goujianwu.com
    • 类型图像 ---
    • 成本 ---
    • 部件代码 ---
    • 说明 永久免费族库下载,找构件就上构件坞
    • 制造商 ---
    • 类型注释 ---
    • 注释记号 ---
  • 材质和装饰
    • 空调机组材质 ---
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2017-04-24
构件有问题?点我反馈
构件品牌 构件坞
