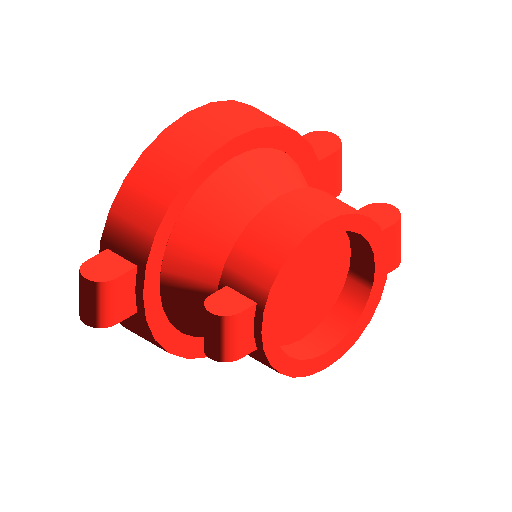

WXHL-镀锌-变径-卡箍.rfa

  • 缩略图
  • 3D

产品参数

标识数据
Rotate Coupling0
注释记号-
成本-
类型注释
类型图像-
OmniClass23-60 30 11 14
Coupling Visible1
说明Concentric Reducer
部件代码D2090800
型号IPS No. 50
制造商Victaulic
URLhttp://www.Victaulic.com
Coupling 2 Visible1
Description BOMVIC CONC. REDUCER No. 50
尺寸标注
Nominal Diameter6
Nominal Radius3
偏移宽度4
Nominal Radius 22
偏移高度0
Nominal Diameter 24
材质和装饰
Material-
其他
IsCustom-
查找表格名Victaulic - I - IPS - Concentric Reducer No 50
约束
Actual Diameter 24.5
Tang0.0797916666666667
Actual Diameter6.625
EtoE4
Actual Radius3.3125
Tang20.0797916666666667
CoupGap0.0104166666666667
CoupGap20.0104166666666667
Actual Radius 22.25
机械
损失方法1
K 系数表Reducer/Coupling/Union/Increaser
K 系数-
图形
使用注释比例-
