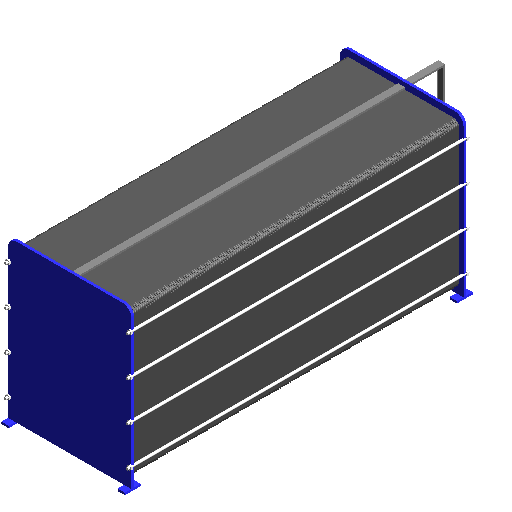

板式换热器

  • 缩略图
  • 3D

产品参数

尺寸标注
上接管距顶距离200mm
散热片离地高度70.0000000000002mm
圆角半径80mm
后支杆延伸距离350mm
散热片总厚度3150mm
板换宽1180mm
散热片圆角R50mm
上接管高度1300mm
板换厚度3200mm
板换高1500mm
散热片宽度1100mm
底座宽70mm
散热片高度1390mm
上连接杆高度1475mm
板换总长3550mm
底座长150mm
底座高20mm
挡板厚度25mm
散热片厚度10mm
下接管高度200mm
标识数据
类型注释-
负荷侧温度-
URLwww.goujianwu.com
塔测温度-
负荷侧总水量-
说明永久免费族库下载,找构件就上构件坞
外形尺寸-
成本-
制造商-
版本号-
型号-
部件代码-
构件分类编码-
产品类别-
制作-
类型图像-
注释记号-
塔侧总水量-
材质和装饰
板换材质-
螺栓材质-
换热片材质-
常规
左上接管R75mm
右下接管R75mm
左下接管R25mm
右上接管R75mm
左右接管中心间距350mm
其他
螺栓数4
散热片数量158
机械 - 流量
工作压力1000000Pa
机械
换热面积-
传热系数-
冷量-
