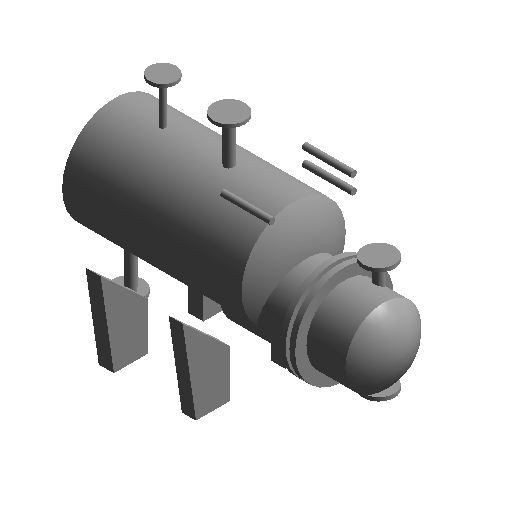

PE_热交换器.rfa

  • 缩略图
  • 3D

产品参数

其他
长度 5140mm
高度 3349mm
长度 4518mm
给水口法兰厚度20mm
一次水法兰半径92.5mm
高度 11180mm
高度 2210mm
安全阀法兰厚度18mm
高度 10390mm
高度 1810mm
安全阀法兰直径150mm
安全阀法兰半径75mm
高度 9460mm
长度 10360mm
长度 2400mm
给水口法兰直径185mm
半径 116mm
一次水法兰厚度20mm
长度 1350mm
热水出口法兰半径92.5mm
长度 6258mm
长度 1110mm
附件法兰半径325mm
长度 9110mm
长度 7150mm
半径 316mm
一次水法兰直径185mm
热水出口法兰厚度20.0000000000001mm
热水出口法兰直径185mm
长度 31200mm
附件法兰厚度30mm
高度 8500mm
高度 6240mm
给水口法兰半径92.5mm
半径 216mm
高度 7250mm
高度 4200mm
高度 5540mm
长度 8150mm
标识数据
说明永久免费族库下载,找构件就上构件坞
成本-
重量-
类型注释-
制造商-
型号-
部件代码-
注释记号-
类型图像-
URLwww.goujianwu.com
尺寸标注
给水口半径32.5mm
热交换器半径600mm
安全阀直径40mm
热水出口半径32.5mm
一次水出口直径65mm
热水出口直径65mm
一次水进口半径32.5mm
基座长度2000mm
基座宽度2000mm
安全阀半径20mm
热交换器长度3266mm
给水口直径65mm
基座高度2000mm
热交换器直径1200mm
附件半径250mm
热交换器高度1540mm
一次水进口直径65mm
一次水出口半径32.5mm
附件直径500mm
机械
热水流量4m³/h
换热面积15.2m²
一次水流量0m³/h
一次水压降0Pa
一次水温度-
容积3m³
给水量0m³/h
热水出口压损0Pa
热水出口温度-
材质和装饰
热交换器材质-
